A.1.1.4 LS9000エリア(ダイレクトアクセス方式)

LS9000エリアの各アドレスに格納されるデータの内容を次に示します。

ヒストリカルトレンドグラフで、[過去データ表示]の設定をした場合、表示されているグラフの最新データと最古データのデータ番号とデータ値が格納されます。

表示器内部アドレス	内容	詳細	Hシステム変数
LS9000 ～	折れ線過去データ表示エリア	折れ線グラフ過去データのデータNo.とデータ値	-
LS9100 ～	スクリプト処理エリア	スクリプトのエラーコード	-
LS9200 ～	CSVデータ転送機能	条件名検索機能で転送したCSVデータのファイル数とファイル番号	-
LS9210 ～	予約	予約	-
LS9220 ～
LS9230 ～	VMユニットシリアルマウス機能	シリアルマウスのタッチ状態とタッチ座標	-
LS9235 ～	タッチ座標取得エリア	表示器画面のタッチ座標	-
LS9240 ～	予約	予約	-
LS9260 ～
LS9272～LS9274	MACアドレス	MACアドレス	-
LS9280 ～	予約	予約	-
LS9290 ～
LS9300 ～	セキュリティ機能	セキュリティレベル	-
LS9310 ～	曜日	曜日	#H_CurrentDayofTheWeek
LS9320 ～	予約	予約	-
LS9330 ～
LS9350 ～	RGB2chシリアルマウス機能	RGBユニットのシリアルマウスタッチ状態とタッチ座標	-
LS9370 ～	予約	予約	-
LS9400 ～	通信サイクルタイム 4ドライバx32台分^*2	接続機器の通信サイクルタイム	[PLC]#H_DriverCycleTime ^1
LS9528 ～	予約	予約	-
LS9550 ～	通信スキャンON/OFFコントロール 4ドライバx32台分^*2	接続機器の通信スキャンON/OFF	[PLC*]#H_ScanOffControl
LS9558 ～	予約	予約	-
LS9560 ～	通信スキャンON/OFFステータス 4ドライバx32台分^*2	接続機器の通信スキャン状態	[PLC*]#H_ScanOffStatus
LS9568	予約	予約	-
LS9800 ～ LS9815	アラームポーリング周期の情報	拡張アラーム設定時のブロックごとのポーリング周期実測値と平均値	-
LS9920 ～	予約	予約	-
LS9930 ～
LS9940 ～ LS9943
LS9944
LS9946
LS9950	予約	予約	-
LS9970 ～ LS9999

条件名検索機能で転送したCSVデータのファイル数とファイル番号を格納します。指定した文字列と完全に一致する条件名のデータのみ検出します。
半角/全角の違いやスペースの有無などにも注意してください。転送処理が終了した際、ステータスへの反映と同時にGP内部デバイスの特殊エリアLS9200、LS9201に転送したファイル数と転送最終ファイル番号が書き込まれます。(特殊エリアは読み込み専用です。)

DVI/VMユニット使用時、シリアル通信でのパソコンにタッチ座標を出力する場合のタッチ状態とタッチ座標を格納します。

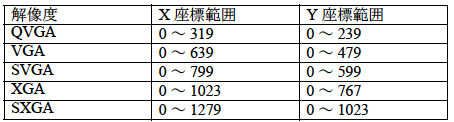

表示できる座標の範囲は、表示器の解像度によって違います。実際の設置方向が縦型/横型に関わらず座標範囲は以下で固定です。縦型設置にした場合は、以下の座標範囲外の縦方向のエリアは格納されません。

以下の操作は、タッチしても座標は格納されません。
オフラインモードでの操作
画面データ転送中の操作
システムメニューの操作
輝度、コントラスト調整バーの操作
機種によっては表示エリア外をタッチしても値が取得される場合があります。その場合は表示範囲外の数値が取得されます。
アナログタッチパネル方式の表示器でキャリブレーションが正しく設定されていない場合、範囲外の数値が取得されることがあります。
アナログタッチパネル方式の表示器で2点同時にタッチされた場合はその中心の座標が格納されます。
マトリクスタッチパネル方式の表示器で[2点押し]を設定している場合、1点目のタッチの座標のみ格納されます。
GP-Viewer EX使用時はタッチ座標は取得できません。
Etherマルチリンクで通信方式がメモリリンクだけの場合は、マスタ表示器のタッチ座標のみ取得できます。
アナログタッチパネル方式の表示器またはマトリックスタッチパネル方式の表示器で1点押し(スライド無し)に設定している場合は、タッチエリア内をタッチしたまま指をスライドしてタッチエリア外に出た場合、エリア外に出た時点でタッチ状態がOFFになります。
WinGPの場合は、エリア外に出てもタッチ状態はONのままです。
この場合、エリア内での最後のタッチ位置の座標が格納されます。
表示器の設置方法を[縦型]に設定している場合の座標原点は次のとおりです。
GP-4100シリーズ以外 : 画面左下が(0,0)
GP-4100シリーズ : 画面右上が(0,0)
詳細は以下を参照してください。
3.9.1 画面表示の制限事項

表示器のMACアドレスはLS9272～LS9274に先頭のオクテットから順にHEXで格納されます。

LS9300のビット0をOFF→ONするとセキュリティレベルのクリアが行われ、LS9301に格納されている現在のセキュリティレベルが0になります。
セキュリティレベルのクリア完了後、LS9300のビット0をOFFに戻してください。(LS9301は読み込み専用です)

また、現在のセキュリティレベルと表示しようとしている画面のセキュリティレベルを格納します。

LS9301、LS9302は読み込み専用です。LS9302にはパスワードの要求があった場合にセキュリティレベルが格納され、パスワードの入力が終わると0に戻ります。

曜日の現在値が格納されます。この曜日は、表示器に搭載されている時計IC(RTC)の年、月、日から計算されます。LS9310に格納される値は以下のとおりです。

更新は、時計ICの日付が変わった時点で更新されます。常時書き込みは行っていないため、部品などでこの領域を変更した場合、次回、時計ICの日付が変わるまでは、この領域は更新されません。

RGBユニットで2チャンネルを同時に表示設定しているとき、シリアル通信でのパソコンにタッチ座標を出力する場合のタッチ状態とタッチ座標を格納します。

設定されている接続機器のサイクルタイム(単位ms)を格納します。

数値	内容
0	日曜日
1	月曜日
2	火曜日
3	水曜日
4	木曜日
5	金曜日
6	土曜日
7以降	未使用

33台目以降の内容はHシステム変数に格納されます。

設定されている接続機器の通信スキャンを実行するか、停止するかのコントロールを行います。

33台目以降の内容はHシステム変数に格納されます。

設定されている接続機器の通信スキャンの状態を格納します。

33台目以降の内容はHシステム変数に格納されます。

拡張アラーム設定時のブロックごとのポーリング周期実測値と平均値を格納します。また、設定されたポーリング周期を実測値が超えた場合、設定周期超過ビットをONします。

LS9100	拡張スクリプトエラーコード 22.10.6 エラーについて
LS9101	拡張スクリプトエラーステータス 22.10.6 エラーについて
LS9102 ～ LS9109	予約
LS9110	グローバルDスクリプトエラーコード 22.10.6 エラーについて
LS9111	グローバルDスクリプトエラーステータス 22.10.6 エラーについて
LS9112 ～ LS9119	予約
LS9120	Dスクリプトエラーコード 22.10.6 エラーについて
LS9121	Dスクリプトエラーステータス 22.10.6 エラーについて
LS9122 ～ LS9129	予約
LS9130	データ格納モード 22.11.7.7 ラベル設定 - データ格納モード
LS9131	予約
LS9132	CFリストステータス、SDリストステータス
LS9133	CFリードステータス、SDリードステータス
LS9134	CFライトステータス、SDライトステータス
LS9135	CFデリートステータス、SDデリートステータス
LS9136	CFリネームステータス、SDリネームステータス
LS9137	CFCSVリードステータス、SDCSVリードステータス
LS9138	USBリストステータス
LS9139	USBリードステータス
LS9140	USBライトステータス
LS9141	USBデリートステータス
LS9142	USBリネームステータス
LS9143	USBCSVリードステータス 22.11.7.7 ラベル設定 - 外部ストレージエラー詳細ステータス格納エリア
LS9144 ～ LS9149	予約
LS9150	ブロックリングシフトステータス 22.11.2.6 メモリリング
LS9151	ブロッククリアシフトステータス 22.11.2.11 メモリシフト
LS9152	ブロックメモリ比較ステータス 22.11.2.2 メモリ比較
LS9153	ブロックメモリ検索ステータス 22.11.2.2 メモリ比較
LS9154 ～ LS9199	予約
