表示器の設置方法を横型から縦型に変更すると、作画内容は次のように回転して表示されます。[編集]メニューから[回転/反転]を選択して編集してください。また必ず変更後の画面を確認してください。

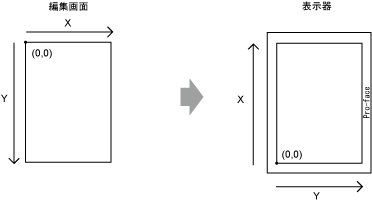

GP-4100シリーズ以外の場合は270度回転して表示

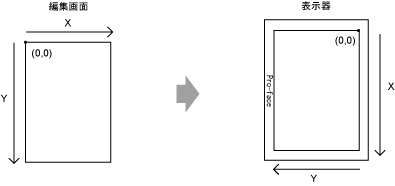

GP-4100シリーズの場合は90度回転して表示
解像度の大きい表示器タイプから解像度の小さい表示器タイプに機種変更した場合、変更によりはみ出したデータは表示されません。再度解像度の大きい表示器タイプに変更すると、範囲外にはみ出していたデータは表示されます。
解像度の小さい表示器タイプと、解像度の大きい表示器タイプでは、運転中部品の最大表示文字数が異なります。解像度の大きい表示器タイプで作成したアラームメッセージを解像度の小さい表示器タイプに変換した場合、メッセージの画面上に収まりきらない部分は表示されません。
解像度コンバートを行うと、画面上の部品サイズや位置、文字サイズが自動調整されます。ただし文字サイズや表示ドット数などの制限により、一部拡大/縮小の倍率が正しく変換できないものがあります。
画面編集領域をズーム機能を使用して縮小表示すると、倍率によっては描画が正しく表示されない(表示が欠ける)場合があります。
編集画面上で見えている画面イメージは、転送後の表示器と異なる場合があります。転送前にシミュレーションで画面イメージを確認してください。
