図形表示器で呼び出された結果、表示器の表示範囲外に位置することになった画面は、切り捨てられ、画面上には表示されません。
図形表示器で呼び出せるのは、描画した図形やイメージ画像のみです。部品や画面上に設定されている機能を呼び出すことはできません。部品を呼び出して表示させたい場合は、ウィンドウ表示を行ってください。
12.2 ウィンドウを作成したい

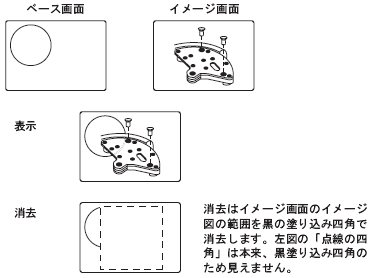

イメージ画面で[消去動作]を選択している場合、表示は上書きされ、消去はイメージ画面の表示範囲を黒で上書きします。

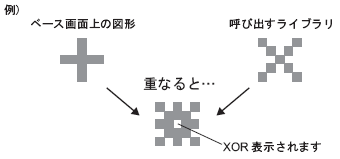

運転時に図形や文字などを「消去動作 : チェック有」で呼び出したとき、図形や文字どうしが重なると、重なった部分の色は設定した色と変わります。したがって色と色を重ねる場合は注意が必要です。
[画面の種類]で[ベース画面]、[イメージ]、[イメージCF](または[イメージSD])を選択した場合、図形表示器は作画画面上に表示位置のポイント
を配置します。ポイントは、呼び出したい画面の画面中央を基準に考えます。
[消去動作]を選択している場合、表示する画面には、3ドット、5ドットの直線、2ドットの矢印付き直線、彫刻文字など、描画処理で部分的に同じドットを2度以上描画する図形は正常に表示できません。
