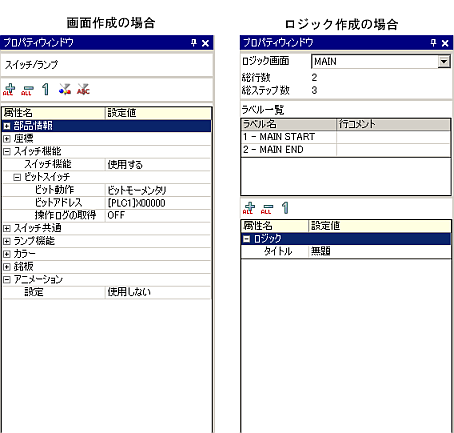

3.8.3.4 プロパティウィンドウ

選択した部品や画面の属性と設定内容が表示されます。属性の確認や設定変更を簡単にするためのウィンドウです。

部品名表示エリア
(画面作成の場合)

選択した部品または画面の名称が表示されます。複数の部品を選択している場合は、選択された部品の個数が表示されます。

部品名表示エリア
(ロジック作成の場合)

ロジック作成時の[プログラムウィンドウ]の操作方法は以下を参照してください。

ロジック画面

表示するロジック画面を[MAIN]、[INIT]、サブルーチン画面を作成している場合は、[SUB-01]～[SUB-32]から選択します。

総行数

ロジックプログラムの総行数を表示します。

総ステップ数

ロジックプログラムの総ステップ数を表示します。

ラベル一覧

ロジックプログラム内のラベルが一覧表示されます。

ボタンエリア

ウィンドウ上のカテゴリ表示に対する開閉ボタンです。

すべて開く

すべてのカテゴリを展開し、表示します。

すべて閉じる

すべてのカテゴリを縮小し、非表示にします。

第1レベルのみ開く

トップレベルのカテゴリのみを展開し、表示します。

形状

選択している部品の形状に関する設定内容を表示します。

銘板

選択している部品の銘板に関する設定内容を表示します

属性表示 - 設定エリア

属性ごとに設定内容が表示されます。このエリア上で設定を変更できます。
