3.8.5.5 オプション設定 - ロジック共通

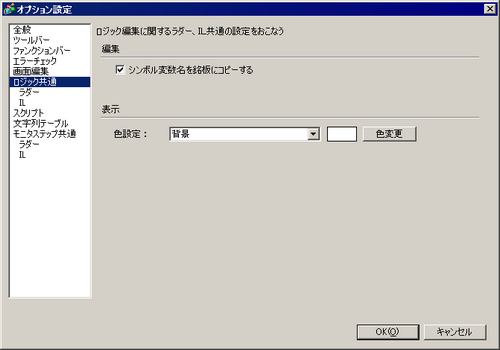

シンボル変数名を銘板にコピーする

シンボル変数が割り当てられている命令を編集画面にドラッグ&ドロップし、銘板の設定ができる部品(ランプ、スイッチなど)を作成すると、銘板にシンボル変数名が登録されます。

色設定

色変更する項目を[背景]、[行コメント]、[オペランド]、[I/Oアドレス(ラダー)]、[命令・母線・行(ラダー)]、[罫線(IL)]、[SOR (IL)]、[命令(IL)]、[分岐命令(IL)]、[ラベル(IL)]、[未設定表示文字(IL)]から選択します。[色変更]をクリックして表示されたダイアログボックスで色を設定します。

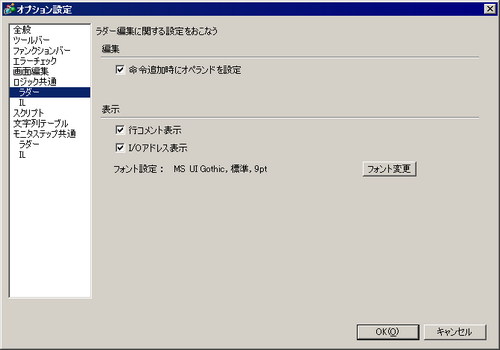

命令追加時にオペランドを設定

ロジックプログラム作成で命令を挿入したときに、同時にオペランドを設定します。

行コメント表示

ラダー画面に行コメントを表示します。

I/Oアドレス表示

I/O端子にシンボル変数を割り付けた場合に、I/Oアドレスを表示します。

フォント変更

ラダー画面で使用するフォントを設定します。

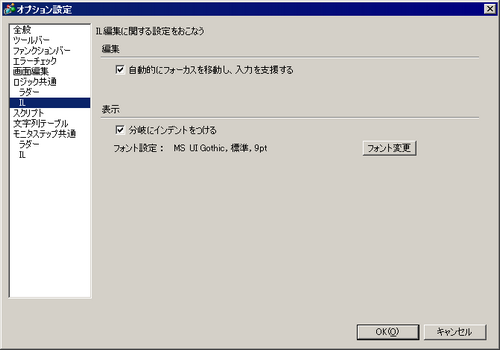

自動的にフォーカスを移動し、入力を支援する

自動的にフォーカスを移動して、編集時の入力支援を行います。

分岐にインデントをつける

分岐命令にインデントを付けて表示します。

フォント変更

IL画面で使用するフォントを設定します。
