27.4.1 設定手順 - 表示器から外部のブザーを鳴らしたい

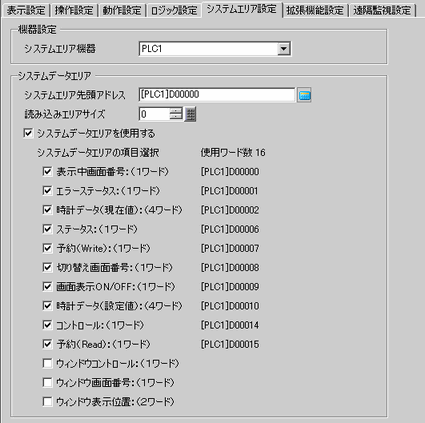

1. [プロジェクト]メニューの[システム設定]-[本体設定]をクリックし、[システムエリア設定]タブを開きます。

2. システムデータエリアを割り付ける接続機器を[システムエリア機器]で選択します。

3. [システムエリア先頭アドレス]にシステムエリアを割り付ける先頭アドレスを指定し、[システムデータエリアを使用する]にチェックを入れます。

4. [コントロール:(1ワード)]にチェックを入れます。


5. 設定した[コントロール : (1ワード)]アドレスのビット5がOFFしている状態でビット1をONすると、外部のブザーを鳴らす接点がONします。外部に電源とブザーや回転灯などを用意し接続すると動作させることができます。




   • ビット5がONしている状態でビット1をONしても外部のブザーを鳴らす接点はONしません。
     コントロールワードアドレス : ビット5 AUX出力(0)or 非出力(1)
     A.1.1.2 システムデータエリア(ダイレクトアクセス方式)またはA.1.2.2 システムデータエリア(メモリリンク方式)
