22.11.2.6 メモリリング

• 概要

メモリ上のデータをブロック単位でリングシフトします。
開始アドレス-終了アドレス間で、ブロック単位(指定ワード数単位)のリングシフトを行います。エラーが発生した場合、LS9150にエラーステータスを書き出します。

• 書式

memring (開始アドレス, 終了アドレス, 1ブロックのワード数)

• パラメータ1 : 内部デバイス

• パラメータ2 : 内部デバイス

• パラメータ3 : 数値(1～640)

• パラメータ1 < パラメータ2 の場合、ブロックデータは上に移動する。

• パラメータ1 > パラメータ2 の場合、ブロックデータは下に移動する。

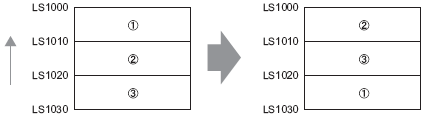

記述例1

memring ([w:[#INTERNAL]LS1000], [w:[#INTERNAL]LS1030], 10)

(パラメータ1 < パラメータ2 の場合)

10ワード単位で、データが上に移動します。

記述例2

memring ([w:[#INTERNAL]LS1030], [w:[#INTERNAL]LS1000], 10)

(パラメータ1 > パラメータ2 の場合)

10ワード単位で、データが下に移動します。

記述例3

memring ([w:[#INTERNAL]LS1000], [w:[#INTERNAL]LS1050], 10)

(データがすべて0のブロックが範囲内に存在する場合)

先頭ブロックからデータ0のブロックまでの範囲内だけで、ブロック(10ワード)単位でデータが上に移動します。データ0のブロック以降にデータが存在しても無視されます。

記述例4

memring ([w:[#INTERNAL]LS1050], [w:[#INTERNAL]LS1000], 10)

(データ0 のブロックが範囲内に存在する場合)

先頭ブロックからデータ0のブロックまでの範囲内だけで、ブロック(10ワード)単位でデータが下に移動します。データ0のブロック以降にデータが存在しても無視されます。

エラーステータス
