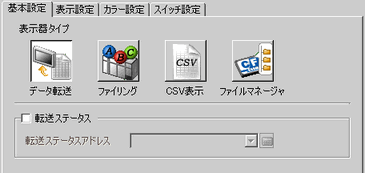

転送ステータス
転送を行う際、転送状態や転送の結果(ステータス)を確認するためのアドレスを設定するかどうかを指定します。
転送ステータスアドレス
転送状態や転送の結果(ステータス)が格納されるアドレスを設定します。
エラーコード(エラーステータスに反映される処理結果)
|
0 |
正常終了 |
処理が正常に終了した |
|
1 |
(予約) |
- |
|
2 |
転送条件番号なし |
転送時に、指定したファイル番号に対応した条件No.(GROUP NO)が存在しない |
|
3 |
内部デバイス範囲エラー |
外部ストレージから接続機器への転送時に、転送先頭アドレスが内部デバイスアドレスに設定されている場合、内部デバイスの格納範囲を超えるデータを転送しようとした |
|
4 |
外部ストレージなし |
外部ストレージが表示器に挿入されていない CFカードカバーが開いている USBストレージが正しくフォーマットされていないか、壊れている |
|
5 |
リードエラー |
外部ストレージの空き容量が足りないか、書き込み中に外部ストレージが抜かれた SDカードが書き込み禁止になっている |
|
6 |
ライトエラー |
外部ストレージからのデータの読み出しに失敗した |
|
7 |
CFカードエラー |
CFカード/SDカードが正しくフォーマットされていないか、壊れている |
|
8 |
(予約) |
- |
|
9 |
(予約) |
- |
|
10 |
(予約) |
- |
|
11 |
条件設定なし |
条件設定で「データ転送機能を使用する」が設定していない場合に、CSV表示器で外部ストレージからCSVファイルを表示しようとした |
|
12 |
書き込みエラー |
外部ストレージから接続機器へデータ転送時に接続機器への書き込みに失敗した |
|
13 |
読み込みエラー |
接続機器から 外部ストレージへデータ転送時に接続機器からの読み込みに失敗したとき |

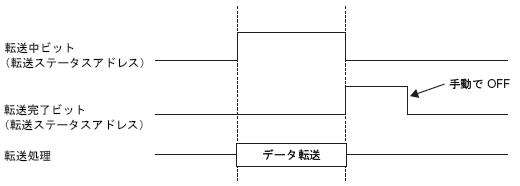

手動転送のタイミングチャート
転送用スイッチをタッチすると、[転送ステータスアドレス]の転送中ビット(ビット0)がONします。転送が正常に終了すると転送中ビットがOFFし、転送完了ビット(ビット1)がONします。転送が終了したことを確認したあと、転送完了ビットをOFFしてください。
転送完了ビット(ビット1)は自動ではOFFされません。接続機器からOFFしてください。
