35.4.2.1 タッチで画面ハードコピーを開始する(ダイレクトアクセス)

内部デバイスLS14のビット2を操作するスイッチを作成します。

1. プリンタの接続設定を行います。
   35.3.3 設定手順 - 表示器に直接プリンタを接続する

2. [部品(P)]メニューの[スイッチランプ(C)]から[ビットスイッチ(B)]を選択するか、 をクリックし、スイッチ部品を画面に配置します。

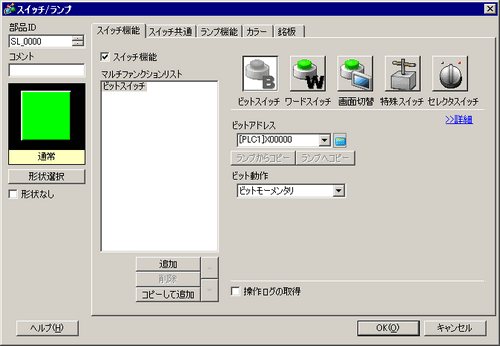

3. 配置したスイッチをダブルクリックすると、設定ダイアログボックスが開きます。


4. [形状選択]でスイッチの形状を選択します。

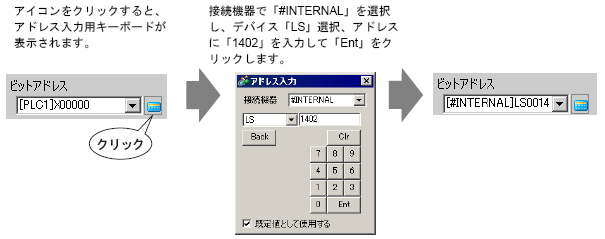

5. [ビットアドレス]に表示器内部デバイスのLS14のビット2 (プリント開始ビット)を指定します。




   • [ビットアドレス]のプルダウンメニューから変数「#H_Control_HardcopyPrint」を選択しても同様の操作スイッチが作成できます。

6. [ビット動作]で[ビット反転]を選択します。


7. 必要に応じて[カラー]タブ、[銘板]タブでスイッチの色や表示させる文字を設定し、[OK]をクリックします。
   画面ハードコピー開始用のスイッチが作成できました。



   • 画面ハードコピー中は、表示器内部デバイスのLS6 (ステータスアドレス)のビット2 (プリント中ビット)がONします。印刷が完了するとこのビットは自動的にOFFになります。このビットOFFを確認して、LS14のビット2 (プリント開始ビット)をOFFしてください。
