ユニット設定画面
通信速度
通信速度を[6Mbps]、[12Mbps]から選択します。
S-No.
I/Oモニタを行うユニットのS-No.を1～63で入力します。
型式
I/Oモニタを行うユニットの型式を選択します。

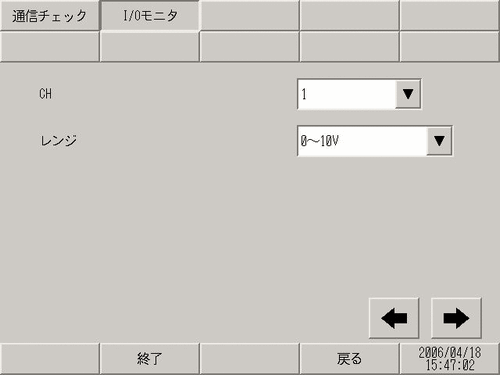

アナログモニタ設定画面
アナログモニタ設定画面
確認するチャンネルとレンジを設定します。
CH(チャンネル)
確認するチャンネルを1～2で選択します。
レンジ
確認するレンジを[0～10V]、[0～20mA]、[4～20mA]から選択します。

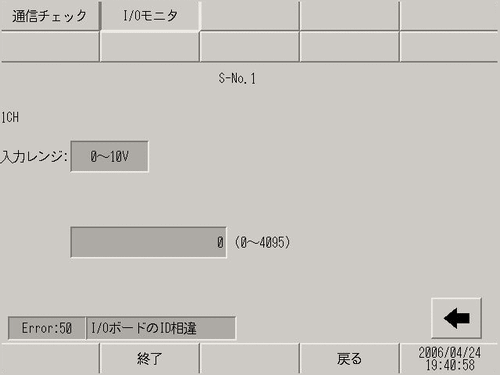

アナログ入力モニタ画面
アナログ入力モニタ画面
I/Oモニタした結果の入力状態を整数表示します。
S-No.
ADユニットの設定したS-No.が表示されます。
入力レンジ
アナログモニタ設定画面で選択されたレンジが表示されます。
入力値の表示
ユニットから読み出された12ビットのAD値が表示されます。
ユニット設定画面
通信速度
通信速度を[6Mbps]、[12Mbps]から選択します。
S-No.
I/Oモニタを行うユニットのS-No.を1～63で入力します。
型式
I/Oモニタを行うユニットの型式を選択します。
アナログモニタ設定画面
アナログモニタ設定画面
確認するチャンネルとレンジを設定します。
CH(チャンネル)
確認するチャンネルを1～2で選択します。
レンジ
確認するレンジを[0～10V]、[0～20mA]、[4～20mA]から選択します。

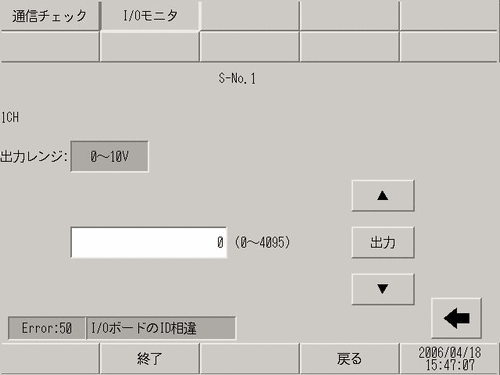

アナログ出力モニタ画面
アナログ出力モニタ画面
I/Oモニタした結果の出力状態を整数表示します。
S-No.
DAユニットの設定したS-No.が表示されます。
出力レンジ
アナログモニタ設定画面で選択されたレンジが表示されます。
数値入力
ユニットに出力する12ビットのDA値を設定します。
出力
設定されたDA値をユニットに出力します。
￪￬
出力するDA値を±1ずつ上げ下げするスイッチです。
ユニット設定画面
通信速度
通信速度を[6Mbps]、[12Mbps]から選択します。
S-No.
I/Oモニタを行うユニットのS-No.を1～60で入力します。
型式
I/Oモニタを行うユニットの型式を選択します。
アナログモニタ設定画面
アナログモニタ設定画面
確認するチャンネルを設定します。
CH(チャンネル)
確認するチャンネルを1～4で選択します。

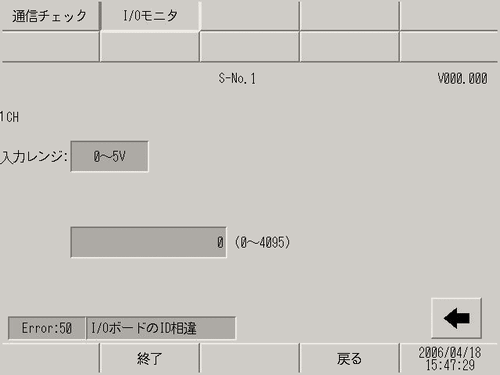

アナログ入力モニタ画面
アナログ入力モニタ画面
I/Oモニタした結果の入力状態を整数表示します。
S-No.
ADユニットの設定したS-No.が表示されます。
バージョン
ユニットのバージョン情報が表示されます。
入力レンジ
ユニット側で設定されたレンジが表示されます。
入力値の表示
ユニットから読み出された12ビットのAD値が表示されます。

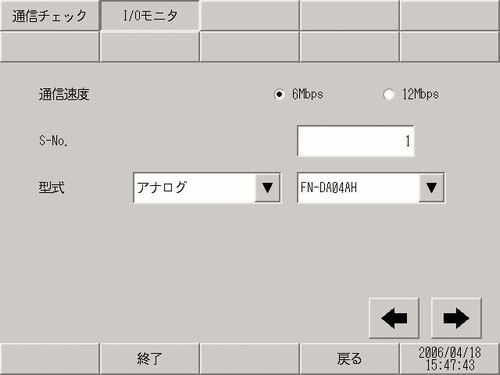

ユニット設定画面
通信速度
通信速度を[6Mbps]、[12Mbps]から選択します。
S-No.
I/Oモニタを行うユニットのS-No.を1～60で入力します。
型式
I/Oモニタを行うユニットの型式を選択します。

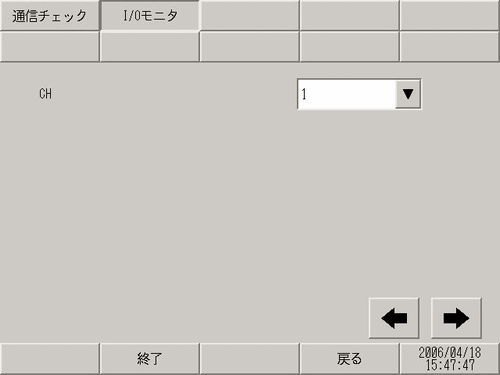

アナログモニタ設定画面
アナログモニタ設定画面
確認するチャンネルを設定します。
CH(チャンネル)
確認するチャンネルを1～4で選択します。

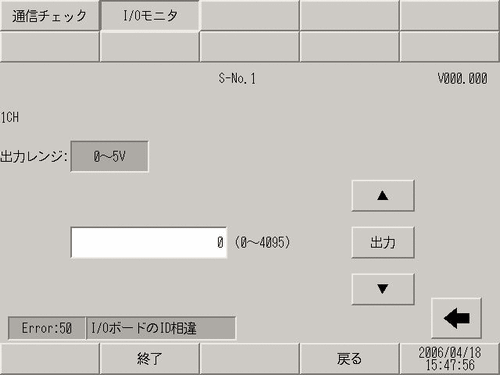

アナログ出力モニタ画面
アナログ出力モニタ画面
I/Oモニタした結果の出力状態を整数表示します。
S-No.
DAユニットの設定したS-No.が表示されます。
バージョン
ユニットのバージョン情報が表示されます。
出力レンジ
ユニット側で設定されたレンジが表示されます。
数値入力
ユニットに出力する12ビットのDA値を設定します。
出力
設定されたDA値をユニットに出力します。
￪￬
出力するDA値を±1ずつ上下するスイッチです。
汎用(AIO)使用時

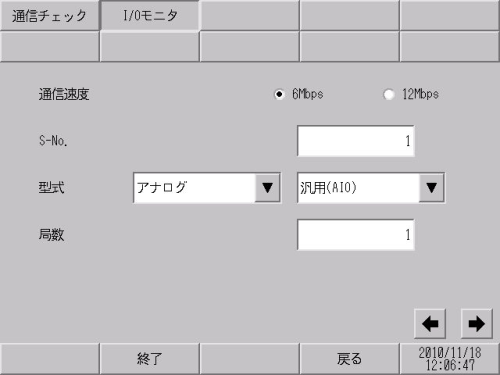

ユニット設定画面
通信速度
通信速度を[6Mbps ]、[12Mbps]から選択します。
S-No.
I/Oモニタを行うユニットのS-No.を1～63で入力します。
型式
I/Oモニタを行うユニットの型式を選択します。
局数
局数を1～4で入力します。S-No.と局数の和から1を引いた値が63を超えないように設定してください。

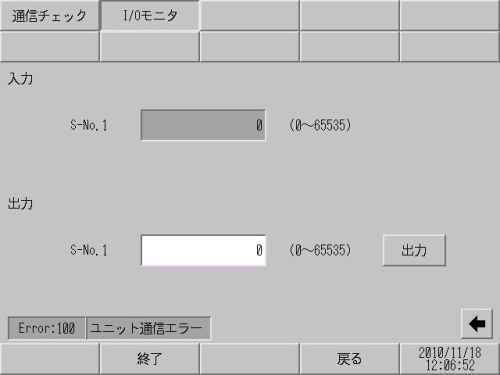

整数モニタ画面
整数モニタ画面
I/Oモニタした結果の入出力状態を整数表示します。
入力
S-No.ごとにユニットから読み出された16ビットのDA値が10進数で表示されます。
出力
S-No.ごとにユニットに出力する16ビットのDA値を10進数で設定します。[出力]をタッチすると設定されたDA値をユニットに出力します。
