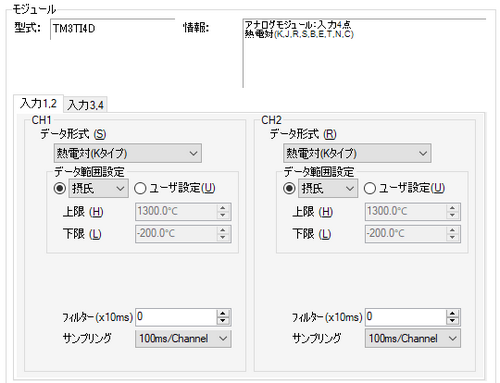

入力(CH1～CH4)
モジュールのアナログ入力端子についての設定を行います。
データ形式
データ形式を以下から選択します。
[未使用]
[熱電対(Kタイプ)]
[熱電対(Jタイプ)]
[熱電対(Rタイプ)]
[熱電対(Sタイプ)]
[熱電対(Bタイプ)]
[熱電対(Eタイプ)]
[熱電対(Tタイプ)]
[熱電対(Nタイプ)]
[熱電対(Cタイプ)]
[データ形式]を[未使用]に選択すると、[データ設定範囲]で設定した設定内容が初期値に戻ります。
摂氏/華氏
[データ形式]で選択できる熱電対の温度範囲は以下の通りです。なお、表示器に表示される値は入力値を10倍した値になります。
熱電対(Kタイプ) -200～1300℃ / -328～2372 ℉
熱電対(Jタイプ) -200～1000℃ / -328～1832 ℉
熱電対(Rタイプ) 0～1760℃ / 32～3200 ℉
熱電対(Sタイプ) 0～1760℃ / 32～3200 ℉
熱電対(Bタイプ) 0～1820℃ / 32～3308 ℉
熱電対(Eタイプ) -200～800℃ / -328～1472 ℉
熱電対(Tタイプ) -200～400℃ / -328～752 ℉
熱電対(Nタイプ) -200～1300℃ / -328～2372 ℉
熱電対(Cタイプ) 0～2315℃ / 32～4199 ℉
例：熱電対（Rタイプ）の場合
摂氏
0.0℃～1760.0℃の入力値に対して、10倍した値(0～17600)が表示値となります。
華氏
32.0F～3200.0Fの入力値に対して、10倍した値(320～32000)が表示値となります。
フィルター(x10ms)
[サンプリング]で計算された値の63%に到達する時間を10ms単位で設定します。その後、設定時間の5倍の時間をかけて99%の値に到達します。
なお、0を設定した場合はフィルターが適用されず、[サンプリング]で計算された値が使用されます。
サンプリング
入力値の移動平均を計算するためのサンプリング周期を[1ms/Channel]、[10ms/Channel]、[100ms/Channel]から選択します。選択できるサンプリング周期は使用するTM3モジュールによって異なります。
