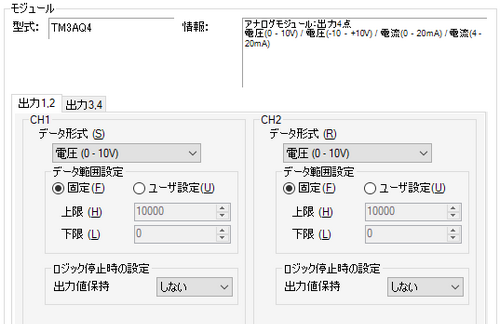

出力(CH1～CH4)
モジュールのアナログ出力端子についての設定を行います。
データ形式
アナログ出力のデータ形式を以下から選択します。
[電圧(0-10V)]
[電圧(-10-+10V)]
[電流(0-20mA)]
[電流(4-20mA)]
固定
電圧、電流出力設定によるアナログ値は、選択したデータ形式の範囲で表示されます。なお、表示器に表示される値は出力値を1000倍した値になります。
ユーザ設定(上限/下限)
電圧、電流出力設定によるアナログ値は、[上限]と[下限]を設定し、この範囲で表示されます。
設定可能な値は以下のようになります。
上限: 下限～32767
下限: -32768～上限
出力値保持
ロジック停止時に出力を保持するかどうかを設定します。[する]を選択すると、ロジックが停止状態になっても出力値を保持したままにすることができます。
