31.8.2.12 外部ドライバ - アナログ入出力モジュール(3点)

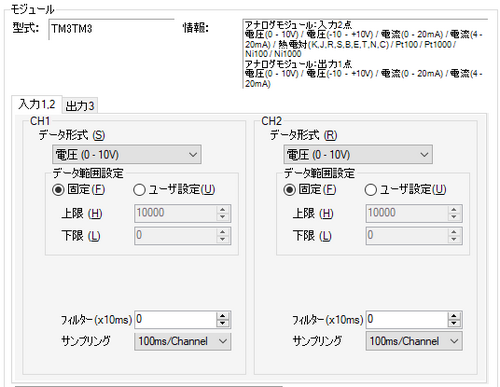

データ形式

アナログ入力のデータ形式を以下から選択します。

[未使用]
[電圧(0-10V)]
[電圧(-10-+10V)]
[電流(0-20mA)]
[電流(4-20mA)]
[熱電対(Kタイプ)]
[熱電対(Jタイプ)]
[熱電対(Rタイプ)]
[熱電対(Sタイプ)]
[熱電対(Bタイプ)]
[熱電対(Eタイプ)]
[熱電対(Tタイプ)]
[熱電対(Nタイプ)]
[熱電対(Cタイプ)]
[Pt100]
[Pt1000]
[Ni100]
[Ni1000]

固定

電圧、電流入力設定によるアナログ値は、選択したデータ形式の範囲で表示されます。なお、表示器に表示される値は入力値を1000倍した値になります。

ユーザ設定(上限/下限)

電圧、電流、温度入力設定によるアナログ値は、[上限]と[下限]を設定し、この範囲で表示されます。

設定可能な値は以下のようになります。

上限:下限～32767

下限: -32768～上限

摂氏/華氏

[データ形式]で選択できるセンサーの温度範囲は以下の通りです。なお、表示器に表示される値は入力値を10倍した値になります。

熱電対(Kタイプ) -200～1300℃ / -328～2372 ℉
熱電対(Jタイプ) -200～1000℃ / -328～1832 ℉
熱電対(Rタイプ) 0～1760℃ / 32～3200 ℉
熱電対(Sタイプ) 0～1760℃ / 32～3200 ℉
熱電対(Bタイプ) 0～1820℃ / 32～3308 ℉
熱電対(Eタイプ) -200～800℃ / -328～1472 ℉
熱電対(Tタイプ) -200～400℃ / -328～752 ℉
熱電対(Nタイプ) -200～1300℃ / -328～2372 ℉
熱電対(Cタイプ) 0～2315℃ / 32～4199 ℉
Pt100 -200～850℃ / -328～1562 ℉
Pt1000 -200～600℃ / -328～1112 ℉
Ni100 -60～180℃ / -76～356 ℉
Ni1000 -60～180℃ / -76～356 ℉

• 例：Pt1000の場合

• 摂氏

-200.0℃～600.0℃の入力値に対して、10倍した値(-2000～6000)が表示値となります。

• 華氏

-328.0F～1112.0Fの入力値に対して、10倍した値(-3280～11120)が表示値となります。

フィルター(x10ms)

[サンプリング]で計算された値の63%に到達する時間を10ms単位で設定します。その後、設定時間の5倍の時間をかけて99%の値に到達します。
なお、0を設定した場合はフィルターが適用されず、[サンプリング]で計算された値が使用されます。

サンプリング

入力値の移動平均を計算するためのサンプリング周期を[1ms/Channel]、[10ms/Channel]、[100ms/Channel]から選択します。選択できるサンプリング周期は使用するTM3モジュールによって異なります。

データ形式

アナログ出力のデータ形式を以下から選択します。

[未使用]
[電圧(0-10V)]
[電圧(-10-+10V)]
[電流(0-20mA)]
[電流(4-20mA)]

固定

電圧、電流出力設定によるアナログ値は、選択したデータ形式の範囲で表示されます。なお、表示器に表示される値は出力値を1000倍した値になります。

ユーザ設定(上限/下限)

電圧、電流出力設定によるアナログ値は、[上限]と[下限]を設定し、この範囲で表示されます。

設定可能な値は以下のようになります。

上限:下限～32767

下限: -32768～上限

出力値保持

ロジック停止時に出力を保持するかどうかを設定します。[する]を選択すると、ロジックが停止状態になっても出力値を保持したままにすることができます。
