31.5.12.3 STDドライバ - 高速カウンタ(2相)

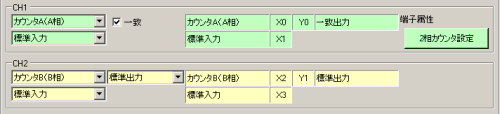

チャンネル

下段から入力の種類を選択します。上段のI/Oの種類は[カウンタA(A相)]、[カウンタB(B相)]固定です。

端子の割り付け状況が表示されます。

一致

一致出力する場合にチェックを入れます。

端子属性

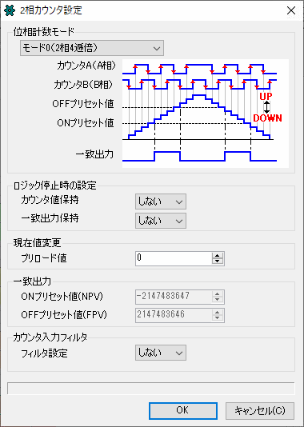

[2相カウンタ設定]をクリックして、詳細設定を行います。

位相計数モード

位相計数モードを選択します。

カウンタ値保持

ロジック停止時にカウンタ値を保持するかどうかを設定します。

一致出力保持

ロジック停止時に一致出力の状態を保持するかどうかを設定します。

プリロード値

カウンタの現在値に設定する値を入力します。

ONプリセット値 / OFFプリセット値

一致出力で出力を変化させる値を入力します。

カウンタ入力フィルタ

STC6000シリーズの場合に設定できます。

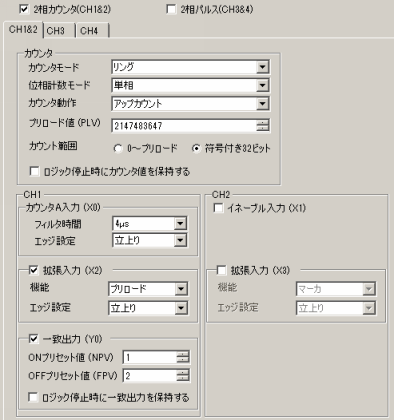

カウンタモード

カウンタモードを選択します。

• リニア

1度だけカウントアップまたはカウントダウンを行います。カウンタ現在値が最大値または最小値まで到達すると、カウント動作を終了します。再度カウントを行うには、システム変数(#L_ExIOCntInCtrl)でカウンタ現在値のクリアを行います。

• リング

カウント動作を繰り返します。カウント範囲の最大値(最小値)までカウントすると自動的に最小値(最大値)に戻りカウントを続けます。

• サンプリング

タイムベースの時間内に発生したパルス数またはパルス信号の周波数がカウンタ現在値に格納されます。タイムベースで設定した時間が経過するたびにカウンタ現在値が更新されます。

位相計数モード

位相計数モードを選択します。

カウンタ動作

カウンタ動作を選択します。

プリロード値

カウンタの現在値に設定する値を入力します。[カウンタモード]が[リング]、[リニア]の場合に選択できます。

カウント範囲

カウント数の範囲を選択します。[カウンタモード]が[リング]、[リニア]の場合に選択できます。

データ形式

カウント単位を選択します。[カウンタモード]が[サンプリング]の場合に選択できます。

• パルス数

タイムベース時間内に入力されたパルス数をカウンタ現在値に格納します。

• 周波数

タイムベース時間内に入力されたパルス信号の周波数をカウンタ現在値に格納します。単位はHzです。

タイムベース

入力信号のパルス数または周波数をカウントする周期を入力します。[カウンタモード]が[サンプリング]の場合に選択できます。

ロジック停止時にカウンタ値を保持する

ロジック停止時にカウンタ値を保持するかどうかを設定します。

カウンタA入力

カウンタA入力の設定を行います。

イネーブル入力

イネーブル入力を使用する場合にチェックを入れます。

拡張入力

拡張入力を使用する場合にチェックを入れます。CH1およびCH2それぞれに設定できます。

一致出力

一致出力を使用する場合にチェックを入れます。
