31.6.2.6 外部ドライバ - アナログ入力モジュール(8点)

データ形式

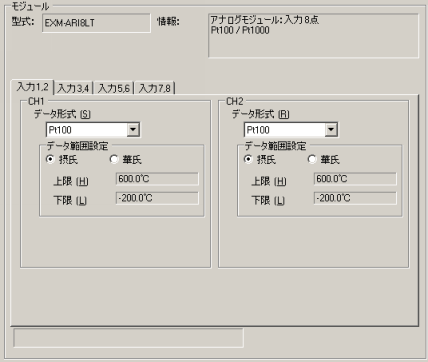

データ形式を[未使用]、[Pt100]、[Pt1000]から選択します。

Pt100 摂氏/華氏

Pt100の温度範囲を以下に示します。

• 摂氏

-200.0℃～600.0℃の入力値に対して、10倍した値(-2000～6000)が表示値となります。

• 華氏

-328.0F～1112.0Fの入力値に対して、10倍した値(-3280～11120)が表示値となります。

Pt1000 摂氏/華氏

Pt1000の温度範囲を以下に示します。

• 摂氏

-50.0℃～200.0℃の入力値に対して、10倍した値(-500～2000)が表示値となります。

• 華氏

-58.0F～392.0Fの入力値に対して、10倍した値(-580～3920)が表示値となります。
