31.5.11.3 パルスキャッチクリア - パルスキャッチ

パルスキャッチをクリアさせることができます。パルスキャッチクリアは、システム変数(#L_ExIOSpCtrl)にある各CH特殊I/O動作制御のパルスキャッチクリアフラグでパルスキャッチ検出フラグをOFFします。

連続するパルスを検出する場合は、パルスキャッチ検出フラグをOFFし、特殊I/O動作状態のクリア完了フラグでステータスを確認後、次のパルス検出を行ってください。

どのCHにパルスキャッチを割り付けたのかによって操作ビットが異なります。

設定方法

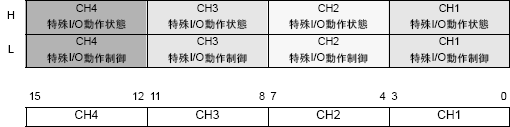

1. [特殊I/O動作制御]の詳細は下図のように、どのCHにパルスキャッチを割り付けたのかによって操作ビットが異なります。
   #L_ExIOSpCtrl

   各CHの先頭ビット (0ビットめ) をONにするとクリアします。


2. [特殊I/O動作状態]にてクリア完了の確認を行います。変数の詳細は下図のように、どのCHにパルスキャッチを割り付けたのかによって監視ビットが異なります。

   各CHの先頭ビット (0ビットめ) が1の場合はクリアが完了したことを示します。
