31.5.6.4 カウンタ現在値のクリア機能 - 高速カウンタ(単相設定)

カウンタ現在値をクリアさせることができます。また、カウンタ現在値クリアを確認することができます。このカウンタ現在値のクリア機能は、カウンタが動作中、停止中のどちらでも使用できます。

カウンタ現在値クリアは、システム変数(#L_ExIOCntInCtrl)にある各CHカウンタ入力制御要求のカウンタ値クリアフラグをONすることでカウンタ値を0クリアすることができます。どのCHに高速カウンタを割り付けたのかによって操作ビットが異なります。

#L_ExIOCntInCtrl

カウンタ入力制御要求

各CHの先頭ビット (0ビットめ) をONにするとカウンタ値がクリアされます。

また、[カウンタ入力制御応答]に割り付けられた変数の詳細は下図のように、どのCHに高速カウンタを割り付けたのかによって監視ビットが異なります。

各CHの先頭ビット (0ビットめ) が1の場合はクリア完了、0の場合はクリア未完了を示します。

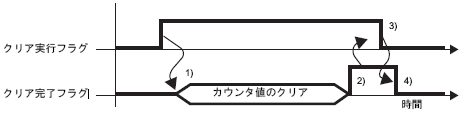

カウンタ現在値のクリアと完了フラグのタイミングチャートを下図に示します。

1)カウンタ値クリア要求フラグをONするとカウンタの現在値がクリアされます。
2)カウンタの現在値クリア後、カウンタ値クリア完了フラグがONします。
3)カウンタ値クリア完了フラグがONしたことを確認して、カウンタ値クリア要求フラグをOFFしてください。
4)カウンタ値クリア要求フラグのOFFを認識してカウンタ値クリア完了フラグもOFFになります。
