前項の特殊I/Oパラメータ変更時に、ONデューティ値が有効範囲外に設定されていた場合は、それまで動作していたパラメータで動作を継続します。
ただし、無効な値はシステムに格納されたままなので、必ず正常な値に変更してください。
無効な値を格納した状態でLTが起動(オフラインモードへの移行、リセット時、電源OFF時)した場合、GP-Pro EXで設定された初期パラメータの値で動作します。

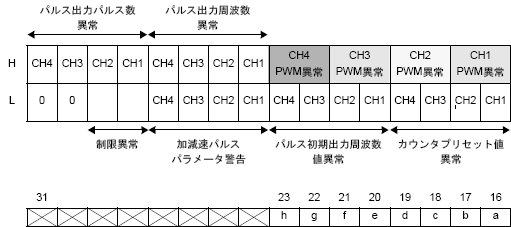

PWM出力の出力周波数およびONデューティの異常ステータスを示します。システム変数(#L_IOStatus[1])でエラーコード101(パラメータ異常)が表示された場合、システム変数(#L_ExIOSpParmErr)の値により異常のステータスを確認することができます。どのCHにPWM出力を割り付けたのかによって監視ビットが異なります。
前項の特殊I/Oパラメータ変更時に、ONデューティ値が有効範囲外に設定されていた場合は、それまで動作していたパラメータで動作を継続します。
ただし、無効な値はシステムに格納されたままなので、必ず正常な値に変更してください。
無効な値を格納した状態でLTが起動(オフラインモードへの移行、リセット時、電源OFF時)した場合、GP-Pro EXで設定された初期パラメータの値で動作します。
#L_ExIOSpParmErr
|
a:CH1のPWM出力周波数異常 |
[1]:周波数異常発生、[0]:正常 |
|
b:CH1のPWM出力ONデューティ異常 |
[1]:ONデューティ異常発生、[0]:正常 |
|
c:CH2のPWM出力周波数異常 |
[1]:周波数異常発生、[0]:正常 |
|
d:CH2のPWM出力ONデューティ異常 |
[1]:ONデューティ異常発生、[0]:正常 |
|
e:CH3のPWM出力周波数異常 |
[1]:周波数異常発生、[0]:正常 |
|
f:CH3のPWM出力ONデューティ異常 |
[1]:ONデューティ異常発生、[0]:正常 |
|
g:CH4のPWM出力周波数異常 |
[1]:周波数異常発生、[0]:正常 |
|
h:CH4のPWM出力ONデューティ異常 |
[1]:ONデューティ異常発生、[0]:正常 |
