通常パルス出力の出力の状態と完了を示します。パルス出力状態は、システム変数(#L_ExIOSpCtrl)にある各CH特殊I/O動作状態のパルス出力フラグのONで動作中、OFFで停止中を確認できます。また、設定パルス数出力完了フラグのONで出力完了、OFFで出力未完了となります。どのCHにパルス出力を割り付けたのかによって監視ビットが異なります。
設定パルス数出力完了フラグがOFFからONに切り替わった後、ONからOFFに切り替わるタイミングは、対応CHの特殊I/O動作制御のパルス出力フラグをONからOFF(開始から停止)に切り替えたときになります。

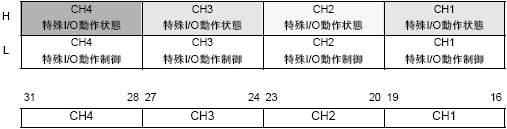

#L_ExIOSpCtrl
各CHの先頭ビット (0ビットめ) が1の場合は動作中、0の場合は停止中を示します。
また、2ビットめが1の場合は設定パルス数の出力完了を示します。
