30.14.1.3 部品から命令を新規挿入する

ロジックプログラムの行またはシャントに部品をドラッグ&ドロップすることで、命令を挿入できます。

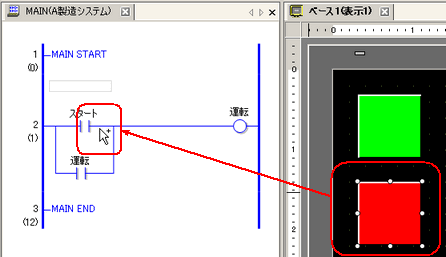

1. 作画画面の部品をクリックし、マウスの左ボタンを押したまま割り付けたいロジック画面の命令を挿入したい位置までドラッグします。カーソルがからの表示に変わった場所でマウスの左ボタンを離します。

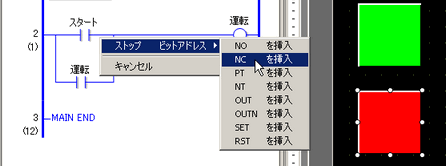

2. シンボル変数を選択し、挿入したい命令を選択します。




   • 挿入できる命令は、部品によって異なります。
     30.14.1.6 ドラッグ&ドロップできる部品について

   • 部品に複数のシンボル変数が割り付けられている場合は、シンボル変数の候補が表示されます。

   • [キャンセル]をクリックすると、シンボル変数を割り付けずにキャンセルされます。

   • カーソルがで表示されている位置では、命令を挿入することはできません。

3. 部品のシンボル変数が割り付けられている命令が挿入されます。
