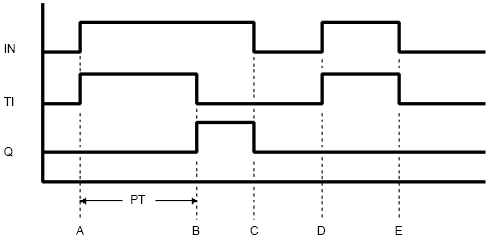

ポイントA
タイマがONになり、タイマ計測ビットTIがONになります。タイマの計測が始まり、経過時間.ETが増加します。タイマ出力ビット.QはOFFのままです。
ポイントB
経過時間.ETが設定時間.PTに等しくなると、タイマ出力ビット.QがONになります。経過時間.ETは、設定時間.PTの値のままです。タイマ計測ビット.TIはOFFになります。
ポイントC
タイマがOFFになり、タイマ出力ビット.QはOFFになります。経過時間.ETが0にリセットされます。
ポイントD
タイマがONになり、タイマ計測ビット.TI がONになります。タイマの計測が始まり、経過時間.ETが増加します。
ポイントE
経過時間.ETが設定時間.PTに達する前にタイマがOFFになり、タイマ出力ビット.QはOFFのまま、経過時間.ETが0になります。経過時間.ETは0にリセットされます。
