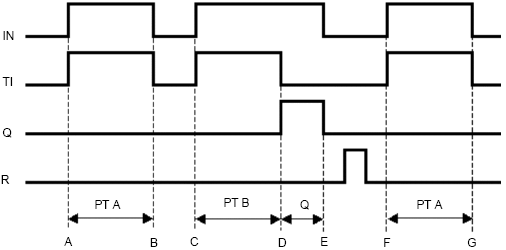

ポイントA,F
タイマ入力ビットINがONになり、タイマ計測ビットTIがONになります。タイマの計測が始まり、経過時間ETが増加します。タイマ出力ビットQはOFFのままです。
ポイントB,G
タイマ入力ビットINがOFFになり、経過時間ETが設定時間PTより少ない場合、タイマ出力ビットQはOFFの状態です。経過時間ETは、保持された状態になります。
ポイントC
タイマ入力ビットINがONになり、タイマ計測ビットTIがONになります。再度タイマの計測が始まり、経過時間ETは保持された状態から加算します。タイマ出力ビットQはOFFのままです。
ポイントD
経過時間ETが設定時間PTの値に達した時、タイマ計測ビットTIはOFFになります。
タイマ出力ビットQはONになります。
ポイントE
タイマ入力ビットINがOFFになり、タイマ出力ビットQはOFFになります。リセット.Rの入力によって経過時間ET(現在値)もリセットされ0クリアされます。
