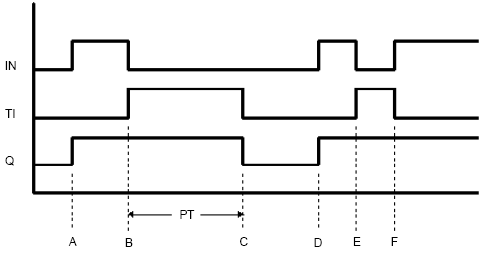

ポイントA
タイマがONになります。タイマ計測ビット.TIはOFFのままです。タイマ出力ビット.QがONになります。経過時間.ETが0にリセットされます。
ポイントB
タイマがOFFになります。タイマが計測を開始します(.TIはONになります)。タイマ出力ビットはONのままです。
ポイントC
まず、経過時間.ETが設定時間.PTに等しくなります。タイマ出力ビット.QがOFFになります。タイマは計測を終了します(.TIはOFFになります)。経過時間.ETは設定時間と等しいままです(ET=PT)。
ポイントD
タイマがONになります。タイマ計測ビット.TIはOFFのままです。タイマ出力ビット.QはONになります。経過時間.ETは0にリセットされます。
ポイントE
タイマがOFFになります。タイマが計測を開始します(TIはONになります)。タイマ出力ビット.QはONのままです。
ポイントF
経過時間.ETが設定時間.PTに達する前に、タイマがONになり、タイマは計測を停止します。(.TIはOFFになります。)タイマ出力ビット.QはONのままで経過時間.ETは0にリセットされます。
