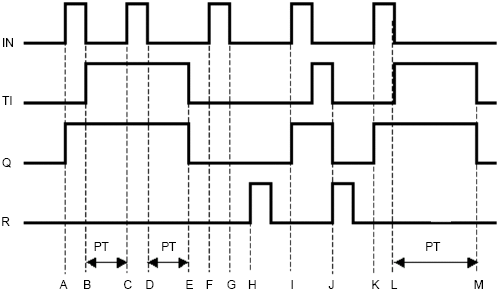

ポイントA
IN(入力)がONすることにより、Q(出力)がONします。
ポイントB
IN(入力)がOFFでTI(タイマ計測)がONします。TIがONすることにより、タイマの計測を開始します。
ポイントC
IN(入力)がONすることにより、タイマ計測を一時停止します。
ポイントD
IN(入力)がOFFすることにより、一時停止していたタイマ計測を開始します。
ポイントE
タイマの設定値(PT)が積算されたことにより、PT=ETになった時点でTI(タイマ計測)とQ(出力)がOFFになります。
ポイントF,G
IN(入力)がONまたはOFFしても、Q(出力)およびTI(タイマ計測)はONしません。
ポイントH
R(リセット)をONすることにより、積算タイマがリセットされます。リセットのタイミングは立ち上がり検出でリセットされます。
ポイントI
IN(入力)がONすることにより、Q(出力)がONします。
ポイントJ
R(リセット)をONのタイミングで、Q(出力)およびTI(タイマ計測)がリセットされます。タイマのET(現在値)もリセットされ0クリアします。
ポイントK
IN(入力)がONすることにより、Q(出力)がONします。
ポイントL
IN(入力)がOFFでTI(タイマ計測)がONします。TIがONすることにより、タイマの計測を開始します。
ポイントM
タイマの設定値(PT)が積算されたことにより、PT=ETになった時点でTI(タイマ計測)とQ(出力)がOFFになります。
