RCL、RCLP命令を実行すると、S1のビットがS2ビット左方向にローテーションします。左端のビット(最上位ビット)はキャリー格納され、キャリーの情報(1 or 0)は、右端のビット(最下位ビット)にローテーションします。
結果はD1に格納されます。RCL、RCLP命令は常に導通します。RCL、RCLP命令を使用する場合は、S1、D1オペランドに指定する変数の型が同じタイプでなければ、エラーとなります。S1、D1オペランドは同じ変数の型を指定してください。

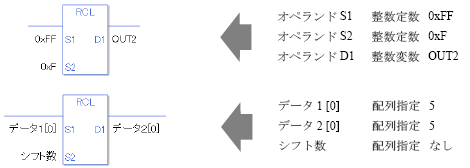

定数指定の場合は下記を参照してください。
S1 : ローテーションアドレス
ローテーションを行うアドレスを指定します。
S2 : ローテーションビット数
ローテーションするビット数を指定します。
D1 : 格納デバイス
ローテーションを行った結果を格納するアドレスを指定します。

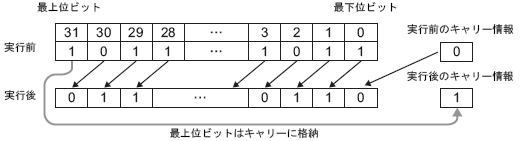

例)1ビット左ローテーション(キャリー付き)
オペランドD1が整数変数の場合
オペランドD1が整数変数の場合でオペランドS1、S2にHEXで入力したい場合
0x(数値のゼロと小文字のx入力)を入力すると以下の値はHEX値となります。
S1とD1が両方とも配列でないときは、単純に32 ビット、キャリー付きローテーションします。
S2は0 以上32 以下にしてください。
