実行結果をシステム変数で確認する場合は必ず命令実行後に、システム変数で確認してください。 複数の命令実行後に状態を確認すると、最後に処理した命令の結果が反映されるのでご注意ください。
実行結果が0の場合は、システム変数の#L_CalcZeroがONします。
実行結果をシステム変数で確認する場合は必ず命令実行後に、システム変数で確認してください。 複数の命令実行後に状態を確認すると、最後に処理した命令の結果が反映されるのでご注意ください。
プログラム例

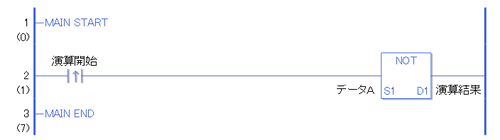

NOT
演算開始の立ち上がり検出接点命令がONすることによって、NOT命令が実行されます。NOT命令が実行されるとD1に設定している演算結果(整数変数)にデータAの論理反転された結果値が格納されます。
演算開始がa接点命令の場合は、演算開始がONの間、常にNOT命令が実行されます。

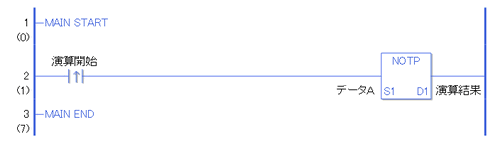

NOTP
演算開始のa接点命令がONすることによって、NOTP命令が実行されます。NOTP命令が実行されるとD1に設定している演算結果(整数変数)にデータAの論理反転された結果値が格納されます。
演算開始がa接点命令の場合でも、演算開始のONの立ち上がりのみを検出して、NOTP命令が実行されます。
よって、演算開始がONし続けても、NOTP命令は1スキャンのみ実行されます。
