32.13.1.5 実行結果の確認 - MOV / MOVP

• オペランドS1に表現できない数値の場合(実行結果範囲を超えた等)は、命令を実行しません。

• エラーが発生すると#L_ErrorがONになります。

• 出力結果D1には、正常に命令が実行された前回値のままとなります。

プログラム例

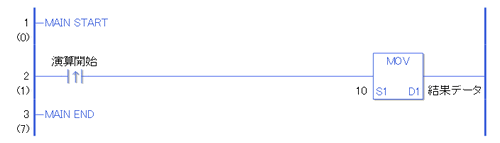

MOV

定数を整数変数に格納します。

1. 演算開始の立ち上がり検出接点命令がONすることによって、MOV命令が実行されます。MOV命令が実行されるとD1に設定している結果データに定数の10が格納されます。
   演算開始がa接点命令の場合は、演算開始がONの間、常にMOV命令が実行されます。

MOVP

1. 演算開始のa接点命令がONすることによって、MOVP命令が実行されます。MOVP命令が実行されるとD1に設定している結果データ(整数変数)に定数の10が格納されます。
   演算開始がa接点命令の場合でも、演算開始のONの立ち上がりのみを検出して、MOVP命令が実行されます。
   よって、演算開始がONし続けても、MOVP命令は1スキャンのみ実行されます。
