32.17.9.4 実行結果を表すシステム変数 - LN / LNP

• 実行結果が0の場合、#L_CalcZeroがONします。

• 実行結果、エラーが発生した場合、#L_CalcErrCodeにエラーコードが格納されます。

プログラム例

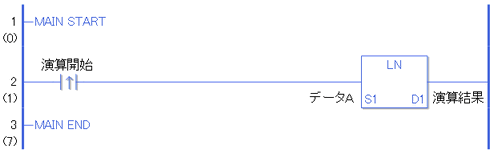

LN

1. 演算開始の立ち上がり検出接点命令がONすることによって、LN命令が実行されます。LN命令が実行されるとD1に設定している演算結果(リアル、フロート変数)にデータAのLN演算の結果値が格納されます。
   演算開始がa接点命令の場合は、演算開始がONの間、常にLN命令が実行されます。

LNP

1. LNPとLN命令の違いは、命令実行の検出に違いがあります。LNPの場合、a接点命令でも、演算開始のONの立ち上がりのみを検出して、LNP命令が実行されます。よって、演算開始がONし続けても、LNP命令は1スキャンのみ実行されます。
