32.22.2.5 実行結果の確認 - I2R / I2RP

• 実行結果が0の場合、#L_CalcZeroがONします。

• 実行結果、エラーが発生した場合、#L_CalcErrCodeにエラーコードが格納されます。

プログラム例

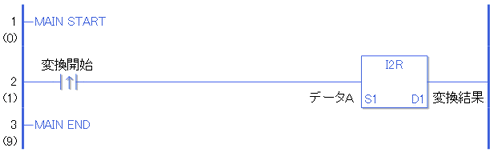

I2R

1. 変換開始の立ち上がり検出接点命令がONすることによって、I2R命令が実行されます。I2R命令が実行されるとD1に設定している変換結果(リアル変数)にデータAのI2R変換の結果値が格納されます。
   変換開始がa接点命令の場合は、変換開始がONの間、常にI2R命令が実行されます。

I2RP

1. I2RPとI2R命令の違いは、命令実行の検出に違いがあります。I2RPの場合、a接点命令でも、変換開始のONの立ち上がりのみを検出して、I2RP命令が実行されます。よって、変換開始がONし続けても、I2RP命令は1スキャンのみ実行されます。
