32.10.7.3 実行結果の確認 - DEC / DECP

• 命令後、桁あふれが発生した場合は、システム変数(ビット)の#L_CalcCarryがONになります。

• 実行結果が0の場合は、システム変数の#L_CalcZeroがONします。

プログラム例

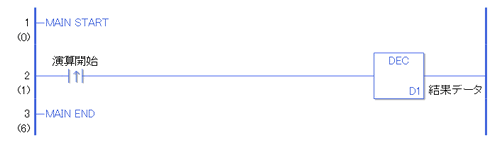

DEC

DEC命令が導通するたびに、1減算します。

1. 演算開始の立ち上がり検出接点命令がONすることによって、DEC命令が実行されます。DEC命令が実行されるとD1に設定している結果データ(整数変数)を1減算します。
   演算開始がa接点命令の場合は、演算開始がONの間、常にDEC命令が実行され1スキャン実行するたびに1減算します。

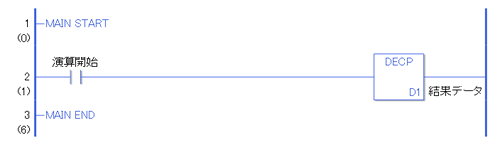

DECP

1. 演算開始のa接点命令がONすることによって、DECP命令が実行されます。DECP命令が実行されるとD1に設定している結果データ(整数変数)を1減算します。
   演算開始がa接点命令の場合でも、演算開始のONの立ち上がりのみを検出して、DECP命令が実行されます。
   よって、演算開始がONし続けても、DECP命令は1スキャンのみ実行され結果データ(整数変数)に1のみ減算します。
