32.13.2.5 実行結果の確認 - BLMV / BLMVP

配列の範囲を超えた場合(実行結果範囲を超えた等)は、命令を実行しません。
エラーが発生すると#L_ErrorがONになります。
出力結果D1には、正常に命令が実行された前回値のままとなります。

実行結果をシステム変数で確認する場合は必ず命令実行後に、システム変数で確認してください。複数の命令実行後に状態を確認すると、最後に処理した命令の結果が反映されるのでご注意ください。

プログラム例

BLMV

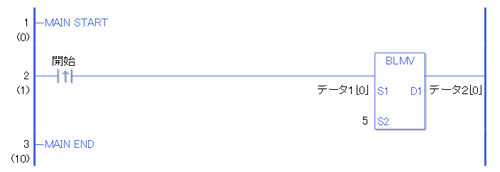

データ1の内容5個分、データ2にコピーします。

開始の立ち上がり検出接点命令がONすることによって、BLMV命令が実行されます。BLMV命令が実行されるとD1に設定しているデータ2に、データ1の0個目から5個分のデータをデータ2の0個目から5個分コピーします。
開始がa接点命令の場合は、開始がONの間、常にBLMV命令が実行されます。

配列変数名	データ1	命令実行5個分	データ2
要素	データ1[0]	→	データ2[0]
	データ1[1]	→	データ2[1]
	データ1[2]	→	データ2[2]
	データ1[3]	→	データ2[3]
	データ1[4]	→	データ2[4]
	データ1[5]		データ2[5]
	データ1[6]		データ2[6]
	データ1[7]		データ2[7]
	データ1[8]		データ2[8]
	データ1[9]		データ2[9]
	データ1[10]		データ2[10]

BLMVP

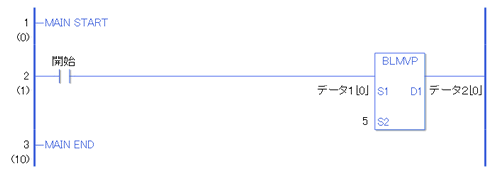

開始のa接点命令がONすることによって、BLMVP命令が実行されます。BLMVP命令が実行されるとD1に設定しているデータ2に、データ1の0個目から5個分のデータをデータ2の0個目から5個分コピーします。
開始がa接点命令の場合でも、開始のONの立ち上がりのみを検出して、BLMVP命令が実行されます。
よって、開始がONし続けても、BLMVP命令は1スキャンのみ実行されます。
