実行結果をシステム変数で確認する場合は必ず命令実行後に、システム変数で確認してください。 複数の命令実行後に状態を確認すると、最後に処理した命令の結果が反映されるのでご注意ください。
実行結果が 0 の場合、#L_CalcZeroがONします。
実行結果、エラーが発生した場合、#L_CalcErrCodeにエラーコードが格納されます。
実行結果をシステム変数で確認する場合は必ず命令実行後に、システム変数で確認してください。 複数の命令実行後に状態を確認すると、最後に処理した命令の結果が反映されるのでご注意ください。
プログラム例
BCNT
定数のONビットの個数をカウントし、結果を整数変数に格納します。

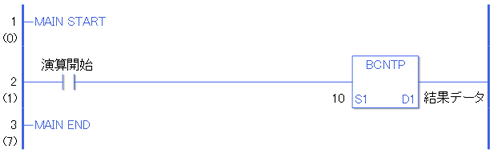

演算開始の立ち上がり検出接点命令がONすることによって、BCNT命令が実行されます。BCNT命令が実行されるとD1に設定している結果データに10(1010)のONビット数をカウントした結果値2が格納されます。
演算開始がa接点命令の場合は、演算開始がONの間、常にBCNT命令が実行されます。
BCNTP
BCNTPとBCNT命令の違いは、命令実行の検出に違いがあります。BCNTPの場合、a接点命令でも、演算開始のONの立ち上がりのみを検出して、BCNTP命令が実行されます。よって、演算開始がONし続けても、BCNTP命令は1スキャンのみ実行されます。
