32.16.2.6 実行結果を表すシステム変数 - AVE / AVEP

• 実行結果、エラーが発生した場合、#L_CalcErrCodeにエラーコードが格納されます。

プログラム例

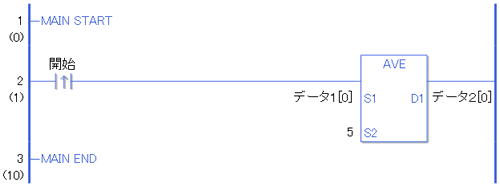

AVE

データ1の内容5個を平均し、データ2に格納します。

1. 開始の立ち上がり検出接点命令がONすることによって、AVE命令が実行されます。AVE命令が実行されるとD1に設定しているデータ2に、データ1の0個目から5個分のデータを平均しD1に格納します。
   開始がa接点命令の場合は、開始がONの間、常にAVE命令が実行されます。

   配列変数名	データ1	命令実行5個分	格納先	データ2
   要素	データ1[0]	+ ÷5	→	データ2[0]
   	データ1[1]	+ ÷5	→	データ2[1]
   	データ1[2]	+ ÷5	→	データ2[2]
   	データ1[3]	+ ÷5	→	データ2[3]
   	データ1[4]	+ ÷5	→	データ2[4]
   	データ1[5]			データ2[5]
   	データ1[6]			データ2[6]
   	データ1[7]			データ2[7]
   	データ1[8]			データ2[8]
   	データ1[9]			データ2[9]
   	データ1[10]			データ2[10]

AVEP

1. AVEPとAVE命令の違いは、命令実行の検出に違いがあります。AVEPの場合、a接点命令でも、開始のONの立ち上がりのみを検出して、AVEP命令が実行されます。よって、開始がONし続けても、AVEP命令は1スキャンのみ実行されます。
