32.12.1.5 実行結果の確認 - AND / ANDP

実行結果をシステム変数で確認する場合は必ず命令実行後に、システム変数で確認してください。複数の命令実行後に状態を確認すると、最後に処理した命令の結果が反映されるのでご注意ください。

プログラム例

AND

演算開始の立ち上がり検出接点命令がONすることによって、AND命令が実行されます。AND命令が実行されるとD1に設定している演算結果(整数変数)にデータAとF0FFの論理積の結果値が格納されます。
演算開始がa接点命令の場合は、演算開始がONの間、常にAND命令が実行されます。

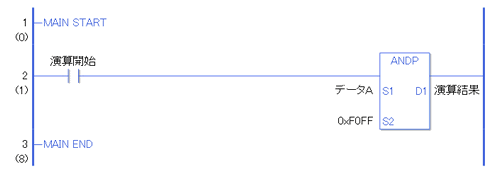

ANDP

演算開始のa接点命令がONすることによって、ANDP命令が実行されます。ANDP命令が実行されるとD1に設定している演算結果(整数変数)にデータAとF0FFの論理積の結果値が格納されます。演算開始がa接点命令の場合でも、演算開始のONの立ち上がりのみを検出して、ANDP命令が実行されます。
よって、演算開始がONし続けても、ANDP命令は1スキャンのみ実行されます。
