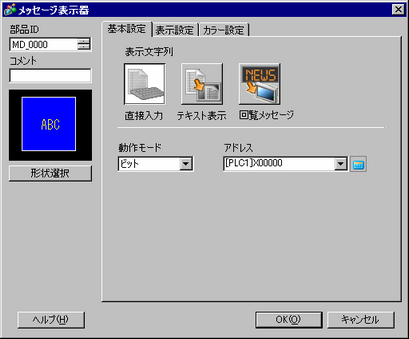

17.6 メッセージ表示器の設定ガイド

部品ID

配置された部品にはID番号が自動的に割り当てられます。

文字表示部品のID : MD_****(数字4桁)

英字部分は固定です。数字部分は0000～9999の範囲で変更できます。

コメント

部品に対するコメントを最大20文字まで設定できます。

部品形状

[形状選択]で選択した部品の形状と状態が表示されます。

形状選択

形状選択用のダイアログボックスが開き、部品の形状を選択します。

メッセージ表示器の種類

文字表示部品の種類を選択します。

• 直接入力

ビットアドレスのON/OFFまたはワードアドレスに書き込まれた値に応じて、登録したメッセージを切り替えて表示します。
17.6.1 メッセージ表示器[直接入力]の設定ガイド

• テキスト表示

テキストに登録した文字列を切り替えて表示します。
17.6.2 メッセージ表示器[テキスト表示]の設定ガイド

• 回覧メッセージ

ウィンドウ画面に配置することで、表示器がどの画面を表示していても強制的にメッセージを表示します。
17.6.3.1 回覧メッセージ - 基本設定

形状なし

[テキスト表示]を選択している場合に、形状のない透明な部品にするかどうかを指定します。
