19.15.7 XYヒストリカルトレンドグラフ

[グラフ設定]タブ詳細設定で、[表示方法]を[表示範囲指定]にした場合のみ設定できます。

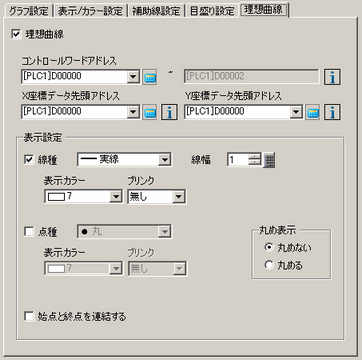

理想曲線

理想曲線を引くかどうかを指定します。

コントロールワードアドレス

理想曲線の表示 / クリアをコントロールするアドレスを設定します。

接続機器(PLCなど)のアドレスと表示器内部デバイスのアドレスのどちらでも指定できます。

設定したアドレスから連続3ワード分を使用します。

「コントロール」、「ステータス」、「座標数」は、16ビットBin形式で固定です。
32ビットデバイスの場合は、下位16ビットが有効です。上位16ビットは「0」にしてください。

コントロール

このアドレスのビット0とビット1で、理想曲線の表示 / 消去を制御します。

ビット0をON(例 : アドレスに「1」を格納)すると、理想曲線が表示されます。

ビット1をON(例 : アドレスに「2」を格納)すると、表示している理想曲線が消去されます。

ビット0と1をON(例 : アドレスに「3」を格納)すると、表示している理想曲線を一旦消去してから再度理想曲線表示されます。

データ数が0の場合は、以下のように動作します。
コントロールアドレスのビット0がON、ビット1がOFFの時
理想曲線はそのままで変化しません。
コントロールアドレスのビット0とビット1がONの時
理想曲線表示がクリアされますが、理想曲線は表示されません。

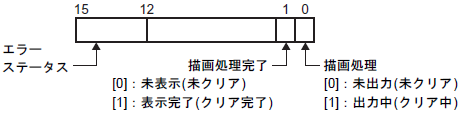

ステータス

理想曲線の描画処理状況がこのアドレスに格納されます。

理想曲線の表示中、クリア中にステータスのビット0がONになります。
理想曲線の表示、クリアが完了した時点で、ステータスのビット1がON、ビット0がOFFになります。
ステータスのビット1がONになったのを確認して、コントロールアドレスのビット0をOFFにしてください。
コントロールアドレスのビット0をOFFにすると、ステータスのビット1がOFFになります。
エラーステータスは次のエラーコードを示します。

エラーコード

ビット 12 ～ 15	内容	詳細
0	正常終了	処理が正常に終了した
1	座標数が 0 点	「座標数」の値が0のとき
2	表示範囲エラー	[表示方法]で[表示範囲指定]を選択し、かつ表示範囲を[アドレス]に設定した場合に、上限値と下限値の幅が 0 のとき、または下限値の方が上限値より上回ったとき
3	通信エラー	座標データ取得時に通信エラー(タイムアウト)が発生した
4	予約	-
:
15	予約	-
