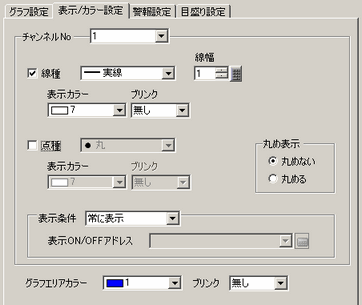

19.15.3 XYヒストリカルトレンドグラフ - 表示 / カラー

線種

グラフに線を引くかどうかを指定します。

チェックを入れた場合は、線の種類を5パターンから選択します。

線幅

線の幅を1 ～ 2で設定します。

表示カラー

線の色を設定します。

背景カラー

実線以外の線種を選択した場合に、線の背景色を設定します。

点種

グラフに点を表示するかどうかを指定します。チェックを入れた場合は、点の形状を「、、、、、、」の7パターンから選択します。点の大きさは5ドット固定です。

表示カラー

点の色を設定します。

丸め表示

表示範囲の設定値よりもデータ値が超えた場合に、データを表示範囲内に丸めるかどうかを指定します。

[丸める]を選択した場合、表示範囲を超えている値は設定されている上限値として表示されます。X軸Y軸の両方が表示範囲を超えた場合、上限値の2点が交わったところが値として表示されます。

[丸めない]を選択した場合、表示範囲を超えた値は表示されません。

表示条件

グラフ表示する条件を選択します。

• 常に表示

常にグラフを表示します。

• ビットOFFで表示

[表示ON / OFFアドレス]がOFFのときグラフを表示し、ONのとき非表示にします。

• ビットONで表示

[表示ON / OFFアドレス]がONのときグラフを表示し、OFFのとき非表示にします。

表示ON / OFFアドレス

グラフ表示をON / OFFするビットアドレスを設定します。
