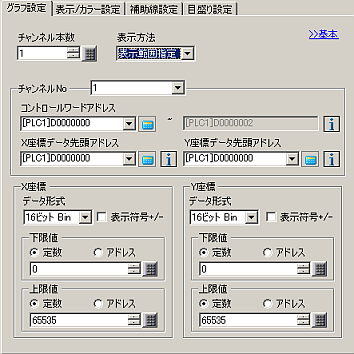

X座標 / Y座標
X座標、Y座標それぞれの[データ形式]および[上限値] / [下限値]を設定します。
データ形式
グラフ表示するデータの形式を[16ビットBin]、[32ビットBin]から選択します。
表示符号 + / -
負の数を表示するかどうかを指定します。
上限値 / 下限値
表示範囲の上限値、下限値を設定する方法を[定数]、[アドレス]から選択し、上限値 / 下限値を設定します。
定数
上限値 / 下限値として固定の数値を書き込んで指定します。
アドレス
上限値 / 下限値が格納されているアドレスを指定します。
|
データ形式 |
表示符号 + / - |
設定範囲 |
|---|---|---|
|
16ビットBin |
指定なし |
0 ～ 65535 |
|
指定あり |
-32768 ～ 32767 |
|
|
32ビットBin |
指定なし |
0 ～ 4294967295 |
|
指定あり |
-2147483648 ～ 2147483647 |
[表示符号 + / -]の指定ありの場合、負の数のデータは2の補数方式で扱われます。
