時刻表示を行う場合には、共通設定[サンプリング設定]-[動作設定]タブの[拡張設定]で[時刻データを付加する]を設定してください。ヒストリカルトレンドグラフとサンプリング設定の両方で時刻表示のための設定がされていないと、グラフが表示されません。
サンプリング設定については以下を参照してください。
25.11 共通設定(サンプリング設定)の設定ガイド

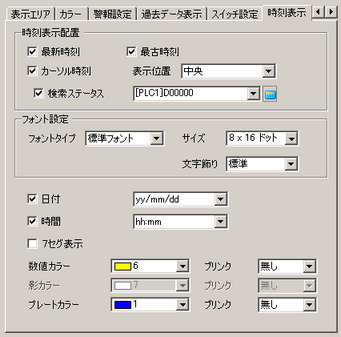

グラフに日付と時刻表示を追加します。表示したい日時を検索して、該当データをカーソル位置に表示することができます。
時刻表示を行う場合には、共通設定[サンプリング設定]-[動作設定]タブの[拡張設定]で[時刻データを付加する]を設定してください。ヒストリカルトレンドグラフとサンプリング設定の両方で時刻表示のための設定がされていないと、グラフが表示されません。
サンプリング設定については以下を参照してください。
25.11 共通設定(サンプリング設定)の設定ガイド
時刻表示配置
最新時刻
最新時刻の表示をするかどうかを指定します。
グラフ画面右端下にデータ表示器(日付 / 時刻表示器)が配置されます。
最古時刻
最古時刻の表示をするかどうかを指定します。
グラフ画面左端下にデータ表示器(日付 / 時刻表示器)が配置されます。
カーソル時刻
カーソル表示中に、カーソル位置の時刻を表示するかどうかを設定します。
[過去データ表示]タブで[カーソル表示]が設定されている場合に、配置できます。
配置される日付 / 時刻表示器をタッチして、日付 / 時刻入力ダイアログボックスから検索したサンプリングデータをグラフに表示できます。
表示位置
カーソル時刻の検索結果を表示する基点を右端、中央、左端から選択します。
検索ステータス
カーソル時刻の検索処理状況を確認するためのアドレスを設定するかどうかを指定します。

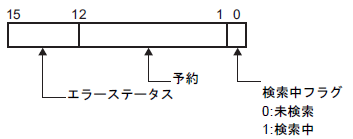

ステータス
日付 / 時刻入力ダイアログボックスで、日付と時刻を入力して[ENT]をタッチすると[ステータス]アドレスのビット0がONされます。
エラーステータスは次のエラーコードを示します。
エラーコード
|
ビット 12 ～ 15 |
内容 |
詳細 |
|
0 |
正常終了 |
処理が正常終了したとき |
|
1 |
予約 |
- |
|
2 |
予約 |
- |
|
3 |
予約 |
- |
|
4 |
外部ストレージなし |
バックアップデータのファイル(バイナリ形式)読み込み時に外部ストレージが挿入されていないか、CFカードカバーが開いているとき |
|
5 |
予約 |
- |
|
6 |
予約 |
- |
|
7 |
CFカードエラー |
CFカードが正しくフォーマットされていないか、壊れているとき、またはそのほかのエラー |
|
8 |
予約 |
- |
|
9 |
データ損失 |
バックアップデータのファイル(バイナリ形式)が削除されたとき |
フォント設定
フォントタイプ
日付 / 時刻表示用のフォントタイプを[標準フォント]または[ストロークフォント]から選択します。
サイズ
日付 / 時刻表示用のフォントサイズを選択します。
標準フォント
(8～64)x(8～128)
標準フォント(固定サイズ)
[6x10]、[8x13]、[13x23]
ストロークフォント
6～127
文字飾り
フォントの文字飾りを選択します。
標準フォント
[標準]、[太字]、[影付き](固定サイズの[6x10]を選択した場合は[標準]、[影付き]から選択)
ストロークフォント
[標準]、[太字]、[中抜き]
日付
日付を表示するかどうかを指定します。
表示形式は次から選択します。
yy/mm/dd
dd/mm/ yy
mm/dd/yy
20yy/mm/dd
dd/mm/20yy
mm/dd/20yy
yy年mm月dd日
20yy年mm月dd日
時間
時間を表示するかどうかを指定します。
表示形式は次から選択します。
hh:mm
hh:mm:ss
日付表示で「yy年mm月dd日」または「20yy年mm月dd日」を選択したときは、次の2種類からの選択になります。
hh時mm分
hh時mm分ss秒
7セグ表示
日付 / 時刻表示を7セグメントで表示するかどうかを指定します。
[標準フォント]の固定サイズ、または[ストロークフォント]で[文字飾り]を設定している場合は設定できません。
数値カラー
数字の色を設定します。
影カラー
影の色を設定します。[標準フォント]で[文字飾り]に[影付き]を選択した場合のみ設定できます。
プレートカラー
日付 / 時刻表示器の背景の色を設定します。
ブリンク
点滅表示の有無および点滅の速さを指定します。
