19.12 グラフ部品の設定ガイド

部品ID

配置された部品にはID番号が自動的に割り当てられます。

グラフ部品のID : GR_****(数字4桁)

英字部分は固定です。数字部分は0000～9999の範囲で変更できます。

部品に対するコメントを最大20文字まで設定できます。

部品形状

[形状選択]で選択した部品の形状が表示されます。

形状選択

形状選択用のダイアログボックスが開き、部品の形状を選択します。

形状なし

形状のない透明な部品にするかどうかを指定します。

[グラフモード]が[ノーマルグラフ]、[統計グラフ]の場合のみ設定できます。

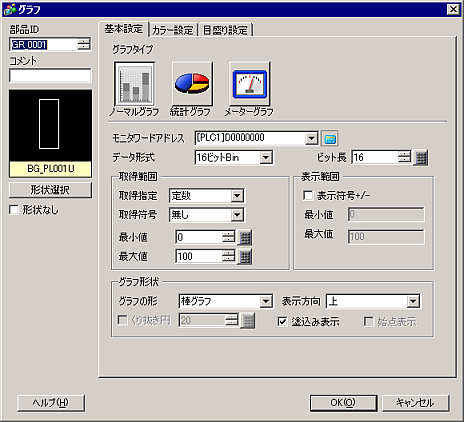

グラフタイプ

グラフの種類を選択します。

指定したアドレスの現在値をグラフで表示します。
19.12.1 ノーマルグラフ

指定したアドレスから連続する複数アドレスに格納されているデータの統計をとって、その比率をグラフ表示します。
19.12.2 統計グラフ

指定したアドレスの現在値を針の振れで示します。
19.12.3 メータグラフ
