19.11.1 設定手順 - 複数アドレスの現在値を散布図で一括表示したい

D200～D203、D300～D303をそれぞれX座標、Y座標とする4つのデータを取得し、線で表示します。

1. [部品(P)]メニューの[XYグラフ(X)]-[XYデータ一括表示グラフ(Y)]を選択するか、をクリックし、画面に配置します。

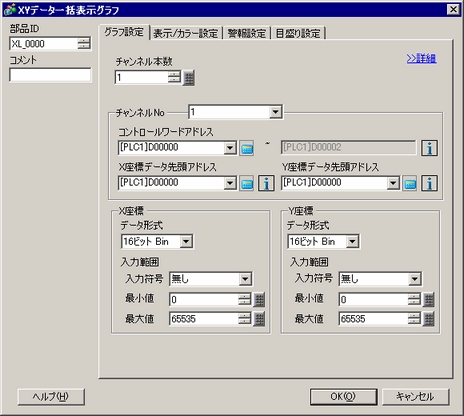

2. 配置したXYデータ一括表示グラフをダブルクリックすると、設定ダイアログボックスが開きます。


3. [コントロールワードアドレス]にグラフ表示をコントロールするアドレス(例 : D100)を設定し、[X座標データ先頭アドレス](例 : D200)、[Y座標データ先頭アドレス](例 : D300)を設定します。

4. グラフ表示するデータの形式と範囲(最小値、最大値)を設定します。

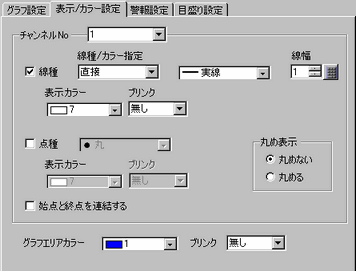

5. [表示/カラー設定]タブの[線種/カラー指定]で[アドレス]を選択し、アドレスに「D103」を指定します。


6. [始点と終点を連結する]にチェックを入れます。

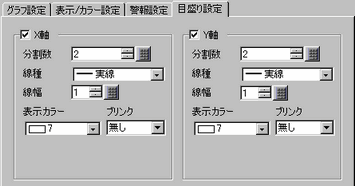

7. [目盛り設定]タブでX軸、Y軸を設定します。
   [X軸]、[Y軸]にチェックを入れ、分割数や線種、線幅、表示カラー、ブリンクを設定します。


8. 必要に応じて[警報設定]タブで警報を設定し、[OK]をクリックします。
