19.4.1 設定手順 - 折れ線グラフで表示したい

ワードアドレス(D100)のデータを取得する(サンプリングする)ごとに、そのデータを折れ線グラフ状に表示します。

1. [部品(P)]メニューの[ヒストリカルトレンドグラフ(H)]を選択するか、をクリックし、画面に配置します。

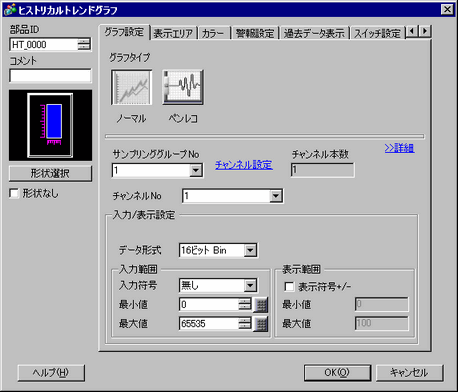

2. 配置したヒストリカルトレンドグラフをダブルクリックすると、設定ダイアログボックスが開きます。


3. [形状選択]でグラフの形状を選択します。

4. [サンプリンググループNo]で表示したいサンプリンググループの番号を選択します。

5. [チャンネル設定]をクリックすると次のダイアログボックスが開きます。
   [チャンネル本数]にグラフに表示する折れ線の数(1本)を設定し、[チャンネルNo.1]でグラフ表示するアドレス(例 : D100)を選択します。


6. グラフ表示するデータの形式と範囲(最小値、最大値)を設定します。

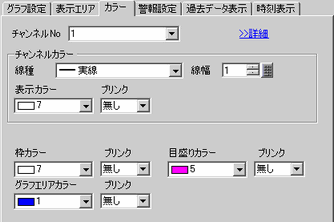

7. [カラー]タブで表示する折れ線の線種や色、グラフ表示エリアの色を設定します。

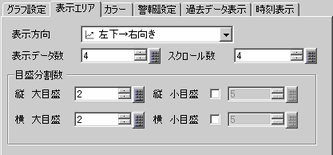

8. [表示エリア]タブでグラフの表示方向と表示するデータ数「4」を設定します。スクロール数は表示データ数と同じに設定します。必要に応じて目盛りの設定を行います。

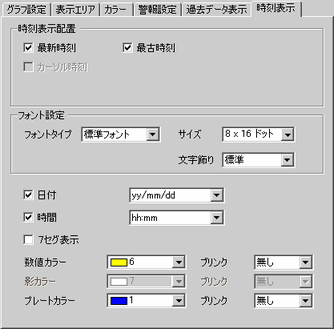

9. [時刻表示]タブを開き、[最新時刻]と[最古時刻]にチェックを入れ、表示する日付と時間の形式を設定します。




   • [最古時刻]はヒストリカルトレンドグラフの左端下に、[最新時刻]は右端下に配置されます。

10. 必要に応じてフォントのサイズや色の設定を行い、[OK]をクリックします。
