移動方法
移動方法を[エリア移動]、[2点間移動]から選択します。
エリア移動
指定したエリア内を自由に移動表示します。
エリア移動

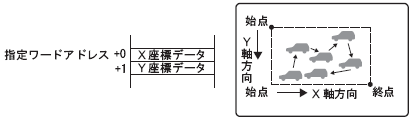

呼び出される画面がエリア内を移動します。2ワードをデータ用に確保します。
2点間移動
指定した2点間を結ぶ直線上で画面を移動表示します。
2点間移動

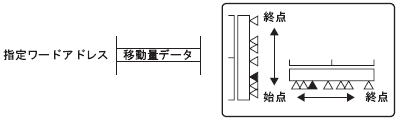

呼び出される画面は2点間を直線的に移動します。1ワードをデータ用に確保します。
データ形式
移動量を格納するワードアドレスのデータ形式を[Bin]、[BCD]から選択します。
符号+/-
負のデータを表示したい場合にチェックを入れます。データ形式が「Bin」の場合のみ設定できます。
移動
移動量と範囲の設定を行います。
移動量
移動量を格納するワードアドレスを設定します。ここで設定したワードアドレスのデータの変化により他の画面の絵を移動表示します。
エリア移動を設定した場合は、X座標、Y座標の移動量を格納する2つのワードアドレスを設定します。
範囲
移動の範囲を設定します。

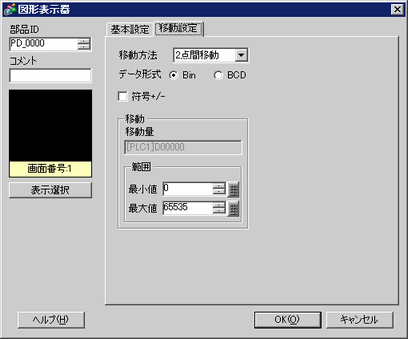

例)2点間移動で、最大値を「100」、最小値を「0」に設定した場合
[エリア移動]を設定した場合はX座標、Y座標の各移動量を格納するワードアドレスのデータ範囲を設定します。
範囲
最小値
範囲の最小値を設定します。設定可能な範囲は[データ形式]、[符号]の設定により異なります。
|
データ形式 |
符号 |
範囲 |
|
Bin |
無し |
0 ～ 65534 |
|
Bin |
有り |
-32768 ～ 32766 |
|
BCD |
- |
0 ～ 9998 |
最大値
範囲の最大値を設定します。設定可能な範囲は[データ形式]、[符号]の設定により異なります。
|
データ形式 |
符号 |
範囲 |
|
Bin |
無し |
1 ～ 65535 |
|
Bin |
有り |
-32767 ～ 32767 |
|
BCD |
- |
1 ～ 9999 |
