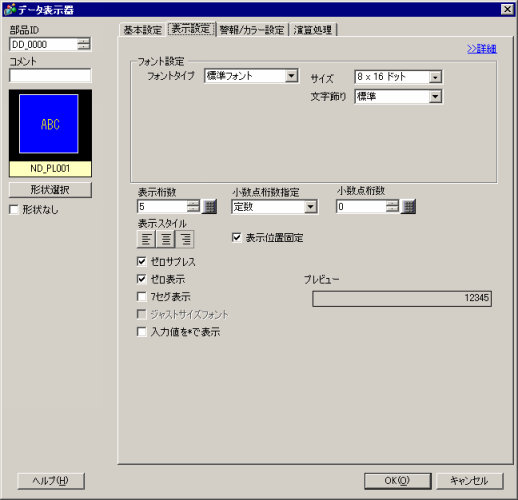

表示する数値のフォントや装飾を設定します。
フォント設定
表示する数値のフォント設定を行います。
フォントタイプ
表示する数値のフォントタイプを[標準フォント]、[ストロークフォント]、[ピクチャフォント]から選択します。
標準フォント / ストロークフォント
標準フォント
ビットマップフォントで、文字の縦 / 横の比率を倍率指定できます。文字を拡大 / 縮小すると輪郭が粗くなったりつぶれる場合があります。
ストロークフォント
文字の縦、横の比率が固定されているアウトラインフォント(線の組み合わせで定義されたフォント)です。文字を拡大 / 縮小しても綺麗な輪郭で表示できますが、容量が大きいため表示器の負担になる場合があります。
サイズ
表示する数値のフォントのサイズを選択します。
標準フォント
(8～64)x(8～128)
標準フォント(固定サイズ)
[6x10]、[8x13]、[13x23](表示は半角英数字のみ)
ストロークフォント
6～127
文字飾り
フォントの文字飾りを選択します。
標準フォント
[標準]、[太字]、[影付き]
(固定サイズの[6x10]を選択した場合は[標準]、[影付き]から選択)
ストロークフォント
[標準]、[太字]、[中抜き]
[7セグ表示]、および[ストロークフォント]選択時に[ジャストサイズフォント]を指定している場合は、文字飾りを設定できません。
イメージフォント
Windowsフォントが、ビットマップデータに変換され表示器に表示されます。
フォント選択
使用するフォントを選択し、[スタイル]、[サイズ]、[文字セット]を設定します。選択したフォントにより、設定できる[スタイル]、[サイズ]、[文字セット]は異なります。
プロポーショナルフォントは選択できません。
データ表示器[数値表示]で使用するイメージフォントの文字は自動的に文字登録されます。登録された内容は、[イメージフォント設定]ダイアログボックスの[使用文字]で確認できます。
ピクチャフォント
あらかじめ用意されたビットマップイメージを利用することで、数値や記号がユニークに表示されます。
表示桁数
表示するデータの桁数を設定します。小数点より下の桁数も含めて指定します。ただし小数点は表示桁数に含みません。
小数点桁数指定
小数点桁数指定を指定する方法を選択します。[データ形式]が[Dec]または[BCD]の場合のみ設定します。
定数
小数点桁数として固定の数値を書き込んで指定します。(直接指定)
アドレス
小数点桁数が格納されているアドレスを指定します。(間接指定)
小数点桁数
[小数点桁数指定]が[定数]の場合に、表示する小数点より下の桁数を設定します。
例)表示桁数を「5」、小数点桁数を「2」とした場合、以下のように表示されます。
各桁数の設定範囲は[データ形式]によって異なります。
|
データ長 |
データ形式 |
表示桁数 |
小数点桁数 |
|---|---|---|---|
|
設定範囲 |
|||
|
8ビット |
Dec |
1 ～ 11 |
0 ～ 10 |
|
Hex |
1 ～ 11 |
— |
|
|
BCD |
1 ～ 11 |
0 ～ 10 |
|
|
Oct |
1 ～ 11 |
— |
|
|
Bin |
1 ～ 8 |
— |
|
|
16ビット |
Dec |
1 ～ 11 |
0 ～ 10 |
|
Hex |
1 ～ 11 |
— |
|
|
BCD |
1 ～ 11 |
0 ～ 10 |
|
|
Oct |
1 ～ 11 |
— |
|
|
Bin |
1 ～ 16 |
— |
|
|
32ビット |
Dec |
1 ～ 11 |
0 ～ 10 |
|
Hex |
1 ～ 11 |
— |
|
|
BCD |
1 ～ 11 |
0 ～ 10 |
|
|
Bin |
1 ～ 32 |
— |
|
|
Float |
1 ～ 17 |
0 ～ 16 |
|
小数点桁数アドレス
[小数点桁数指定]が[アドレス]の場合に、小数点桁数が格納されているアドレスを指定します。
表示スタイル
数値表示エリア内の数値の位置を[右詰め]、[左詰め]、[中央揃え]から選択します。
表示位置固定
数値の表示位置を部品中央に固定するかどうかを指定します。
ゼロサプレス
表示桁数を揃えるための「0」(ゼロ)を表示するかどうかを指定します。
例)表示桁数が4の場合
ゼロ表示
表示データがゼロの場合「0」を表示するための設定です。
7セグ表示
表示するデータを7セグメントで表示するかどうかを指定します。
[ピクチャフォント]、[イメージフォント]を選択している場合は設定できません。
[サイズ]に[固定サイズ]を選択している場合は設定できません。
[表示設定]タブ[詳細]画面の[表示フォーマット]を指定している場合は設定できません。
ジャストサイズフォント
上下余白のないストロークフォントで表示するかどうかを指定します。
[標準フォント]、[ピクチャフォント]、[イメージフォント]を選択している場合は設定できません。
[7セグ表示]を設定している場合は指定できません。
入力値を*で表示
入力した値を*で表示するかどうかを指定します。パスワード入力などに使用します。
入力値を*で表示する設定をした場合、[7セグ表示]は指定できません。
プレビュー
設定に応じてデータの表示イメージを表示します。
