14.3.1 設定手順 - 文字列データを表示 / 入力したい

1. [部品(P)]メニューの[データ表示器(D)]から[文字列表示(S)]を選択するか、 をクリックし、画面に配置します。

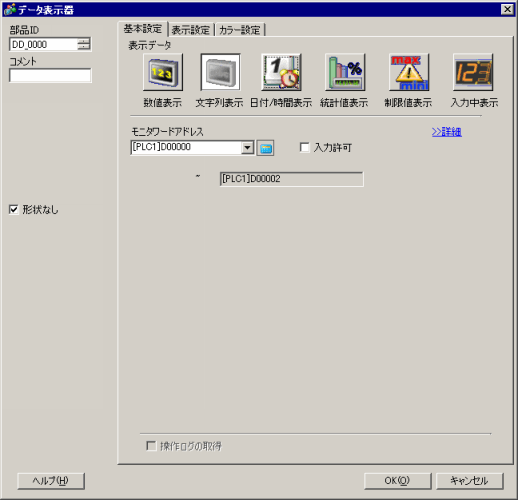

2. 配置したデータ表示器をダブルクリックすると、設定ダイアログボックスが開きます。


3. 必要に応じて部品の形状を選択します。[形状なし]のチェックを外し、[形状選択]で形状を選択します。

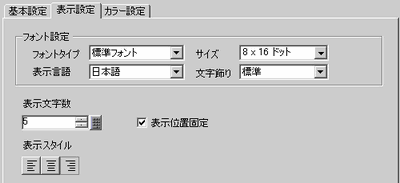

4. [表示設定]タブをクリックして、[表示文字数]で半角文字数1～100で設定します。全角の場合は表示文字数2に対して1文字となります。




   • 表示言語を文字列データテーブルの設定にあわせて変更させたい場合、[システム設定]-[本体設定]-[表示設定]の[文字列表示器の言語を文字列テーブルと同期する]にチェックを入れてください。

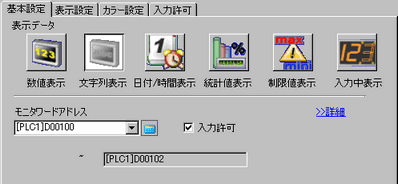

5. [基本設定]タブをクリックして、[モニタワードアドレス]に文字列表示したいデータが格納されるアドレスを設定します。

6. モニタワードアドレスから表示文字数分使用するワードアドレスの最後尾のアドレスが表示されます。





   • 半角英数字であれば2文字で1ワード、全角文字であれば1文字で1ワード使用します。

7. [入力許可]にチェックを入れます。[入力許可]タブが表示されます。




   • 文字列データ表示のみを行う場合は設定しません。

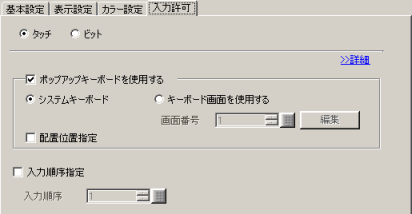

8. [入力許可]タブをクリックし、[ポップアップキーボードを使用する]にチェックが入っていることを確認します。


9. 必要に応じて[カラー設定]タブ、[表示設定]タブでフォントや色を設定し、[OK]をクリックします。
