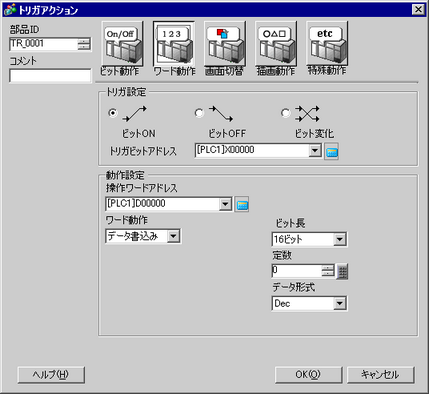

トリガとなるビットアドレスの状態変化によって、指定したワードアドレスを操作します。
トリガ設定
ビットON
[トリガビットアドレス]のOFF→ONのタイミングで[動作設定]で指定するアクションが起動します。
ビットOFF
[トリガビットアドレス]のON→OFFのタイミングで[動作設定]で指定するアクションが起動します。
ビット変化
[トリガビットアドレス]のON/OFFが切り替わるごとに[動作設定]で指定するアクションが起動します。
トリガビットアドレス
[動作設定]で指定するアクションを起動させるトリガとなるビットアドレスを指定します。
動作設定
操作ワードアドレス
アクションさせるワードアドレスを指定します。
ワード動作

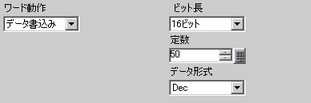

データ書込み
[操作ワードアドレス]に定数を書き込みます。
ビット長
ワードアドレスで扱うデータ長を16ビットか32ビットで指定します。
定数
書き込む定数を指定します。
データ形式
定数のデータ形式を指定します。

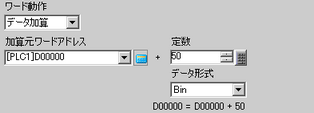

データ加算
[加算元ワードアドレス]に定数を加算した値を[操作ワードアドレス]に書き込みます。
加算元ワードアドレス
定数と加算するワードアドレスを指定します。
定数
加算する定数を指定します。
データ形式
定数のデータ形式を指定します。

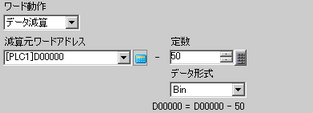

データ減算
[減算元ワードアドレス]から定数を減算した値を[操作ワードアドレス]に書き込みます。
減算元ワードアドレス
減算するワードアドレスを指定します。
定数
減算する定数を指定します。
データ形式
定数のデータ形式を指定します。
