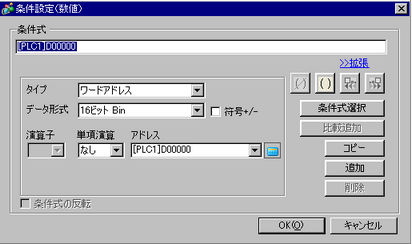

条件式
条件式を表示します。直接入力はできません。
クリックすると設定値が選択できます。
タイプ
設定する条件式を、[ワードアドレス]と[定数]から選択します。
ワードアドレス
条件式にワードアドレスを設定します。
定数
数値を0 ～ 4294967295で設定します。
データ形式
データの形式を設定します。[タイプ]で[ワードアドレス]を選択した場合は、[16ビットBin],[16ビットBCD],[32ビットBin],[32ビットBCD]から選択します。[タイプ]で[定数]を選択した場合は、[Dec],[Hex],[Oct]から選択します。
符号+/-
表示するデータに-符号を付けるかどうかを指定します。負の数のデータを表示する場合に設定します。負の数のデータは2の補数による方式で扱われます。
[データ形式]が[16ビットBin]または[32ビットBin]の場合に設定できます。
演算子
条件式に[コピー]または[追加]でアドレスや値を追加した場合に、演算子を[+]、[-]、[/]、[*]、[&]、[|]、[^]、[%]、[<<]、[>>]から選択します。
単項演算子
単項演算子を[-]、[~]、[なし]から選択します。
設定値
[タイプ]が[ワードアドレス]の場合はアドレスを、[定数]の場合は値を設定します。
拡張
クリックすると入力した実行式を広く表示します。
クリックすると
で設定した括弧を消去します。
クリックすると条件式に括弧を設定します。
選択した部分を条件式の左辺に移動させます。
選択した部分を条件式の右辺に移動させます。
条件式選択
条件式全体を選択します。
比較追加
条件式を追加します。
コピー
条件式をコピーして追加します。
追加
条件式の一部が追加されます。
削除
条件式の一部を削除します。条件式全体を選択して削除することはできません。また比較式が含まれている場合は、左辺または右辺のみを削除することはできません。
