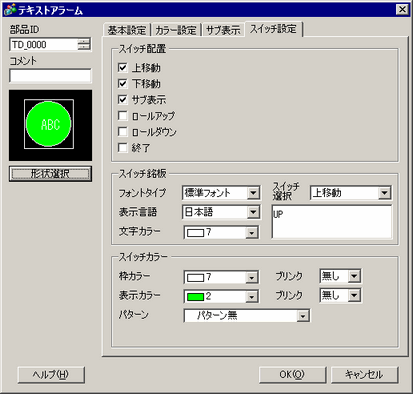

20.12.3.5 テキストアラーム部品 - スイッチ設定

上移動/下移動

カーソルが1行ずつ上下に移動します。

サブ表示

カーソルで選択中のメッセージのサブ表示を行います。

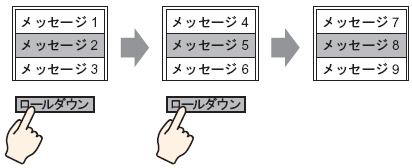

ロールアップ/ロールダウン

現在表示中のアラームメッセージを複数行上下にスクロールします。
 発生アラーム数 : 9 表示行数 : 3 移動行数 : 3の場合

終了

テキストアラームを終了させるスイッチを設定します。タッチするとカーソルが消え、サブ表示も消去されます。

フォントタイプ

スイッチの銘板のフォントタイプを[標準フォント]、[ストロークフォント]から選択します。

表示言語

スイッチの銘板の言語を[日本語]、[欧米]、[中国語(繁体字)]、[中国語(簡体字)]、[韓国語]、[ロシア語(キリル)]、[タイ語]から選択します。

文字カラー

スイッチの銘板での文字の色を設定します。

スイッチ選択

銘板を設定するスイッチを選択します。

銘板

銘板の文字列を入力します。

枠カラー

スイッチの枠の色を設定します。

表示カラー

スイッチの色を設定します。

パターン

スイッチの柄を9種類から選択します。

パターンカラー

[パターン無]以外を選択した場合に、柄の色を設定します。

ブリンク

点滅表示の有無および点滅の速さを指定します。[枠カラー]、[表示カラー]、[パターンカラー]それぞれにブリンクの設定が可能です。
