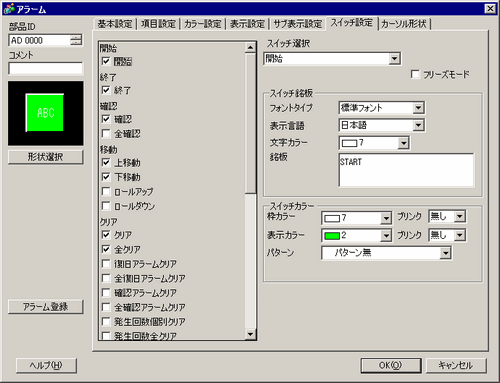

20.12.2.9 履歴表示 - スイッチ設定

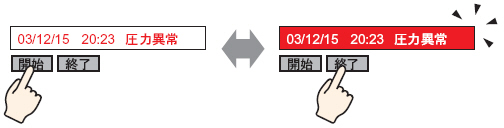

開始/終了

[開始]をタッチするとカーソルが表示され、その他のスイッチを操作できます。

[終了]をタッチするとカーソルが消えます。

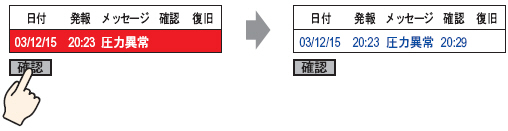

確認

カーソル位置のアラームの確認をします。[確認]をタッチすると、現在発報中のアラームメッセージを確認した時間が表示されます。

すでに復旧したアラームは[確認]をタッチしても変化しません。

全確認

発報しているすべてのアラームメッセージを確認します。

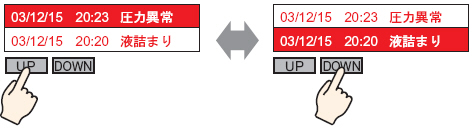

上移動/下移動

カーソルが1行ずつ上下に移動します。

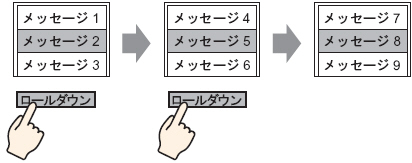

ロールアップ/ロールダウン

現在表示中のアラームメッセージを複数行上下にスクロールします。
発生アラーム数 : 9 表示行数 : 3 スクロール数 : 3の場合

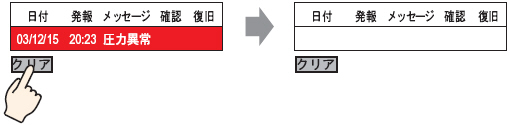

クリア

[クリア]をタッチすると、カーソル位置のアラームメッセージを消去します。

全クリア

[発報]、[確認]、[復旧]の状態にかかわらず、表示されているすべてのアラームメッセージを消去します。

復旧アラームクリア

カーソル位置の復旧したアラームメッセージを消去します。カーソル位置のアラームメッセージが復旧状態でなければ消去されません。

全復旧アラームクリア

すべての復旧状態のアラームメッセージを消去します。

確認アラームクリア

カーソル位置の確認されたアラームメッセージを消去します。カーソル位置のアラームメッセージが確認状態でなければ消去されません。

全確認アラームクリア

すべての確認されたアラームメッセージを消去します。

発生回数個別クリア

カーソル位置のアラームメッセージの発生回数を消去し、「0」を表示します。

発生回数全クリア

カウントしていたすべての発生回数を消去し、「0」を表示します。

累積時間個別クリア

カーソル位置のアラームメッセージの発生累積時間を消去し、「0」を表示します。

累積時間全てクリア

カウントしていたすべての発生累積時間を消去し、「0」を表示します。

発生日時の新しい順

アラームが発生した順番にスクロール方向に従ってアラームメッセージを表示します。

発生回数の多い順

アラームの発生回数が多いものから順番にスクロール方向に従ってアラームメッセージを表示します。

累積時間の長い順

アラームの発生時間の累積時間が長いものから順番にスクロール方向に従ってアラームメッセージを表示します。

レベル高&発生日時の新しい順

各アラームメッセージに登録されたレベルの高いものから順番にスクロール方向に従ってアラームメッセージを表示します。同レベルのアラームメッセージが存在する場合、アラームの発生日時の新しいものから順番にスクロール方向へ表示します。

レベル高&発生回数多い順

各アラームメッセージに登録されたレベルの高いものから順番にスクロール方向に従ってアラームメッセージを表示します。同レベルのアラームメッセージが存在する場合、アラームの発生回数の多いものから順番にスクロール方向へ表示します。

アラーム登録順

[アラーム設定]に登録されたNo(行番号)の小さい順番にスクロール方向に従って表示します。

逆順表示

並び替え表示を逆の順番で表示します。

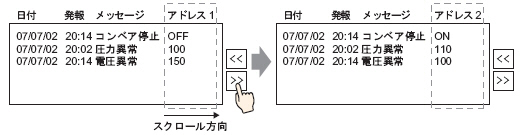

データ値右スクロール

取得したデータ値を右方向へスクロールして表示します。

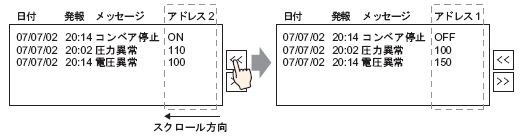

データ値左スクロール

取得したデータ値を左方向へスクロールして表示します。

サブ表示

カーソル位置のアラームメッセージに登録されているサブ画面を表示します。

アラームNo.取得

カーソル位置のアラームメッセージのNo.([アラーム設定]で登録されている行番号)を取得します。
取得したアラームメッセージのNo.は[カーソル形状]タブの[格納ワードアドレス]に格納されます。

ラダーモニタ起動

ラダーモニタ(別売品)がインストールされている場合に、カーソル位置のアラームに該当するデバイスアドレスを使用しているステップを検索して、ラダーモニタ画面を起動します。

全解除

検索/ソート結果の表示状態を解除し、通常の表示状態に戻します。

更新

検索/ソート結果の表示中は、新たにアラームが発生しても表示は更新されません。このスイッチを押すと、新たに発生したアラームを含めて、前回と同じ条件で検索/ソートされた結果が表示されます。

解析(発報時間)

アラームが発報した時刻を基点にして異常解析を行います。

解析(確認時間)

アラームを確認した時刻を基点にして異常解析を行います。

解析(復旧時間)

アラームが復旧した時刻を基点にして異常解析を行います。
