20.16 アラーム設定のインポート / エクスポート

アラーム設定のデータをCSV形式またはTXT形式のファイルとしてインポート、エクスポートできます。

汎用表計算ソフト(Microsoft Excelなど)でデータの作成や編集ができます。

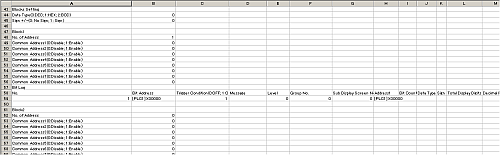

[アラーム設定]ウィンドウの[エクスポート]をクリックすると、アラーム設定の情報が次のようにCSV形式のファイルで出力されます。以下の画面はMicrosoft Excelで開いた場合を例としています。

アラーム設定をCSV形式のファイルで新規作成する場合は、下記のフォーマットに従って、各項目を入力してください。
項目名は使用しない機能の場合でも必ず入力してください。また、エクスポートしたCSVファイルの項目名を編集、削除しないでください。エラーになりインポートできません。
インポートするファイルの区切り文字に合わせて[区切り文字設定]を指定してください。
文字列テーブルを使用しているアラーム設定をインポートした場合、すでに文字列テーブルに登録されている内容が上書きされますのでご注意ください。
インポートするメッセージは1行あたり半角100文字分、40行以内に設定してください。また、入力できるメッセージは半角1200文字分までです。
GP-Pro/PBIIIからエクスポートしたCSVファイルもインポートできます。ただし、使用できるCSVファイルはVer7.29からエクスポートしたもののみです。

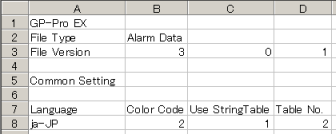

[共通設定] - [アラーム種別] - [拡張]を選択した場合、File Versionの列の右端の数字が1になります。

Language: 言語設定(アラームメッセージの言語を以下の文字で設定します。)
「ja-JP: 日本語、en-US: 欧米、zh-TW: 中国語(繁体字)、zh-CN: 中国語(簡体字)、ko-KR: 韓国語、ru-ru: ロシア語(キリル)、th-TH: タイ語」

Color Code: カラー設定(アラームメッセージのカラーを以下のコードで設定します。)

19: カラー16,777,216色ブリンク無し/カラー261,244色ブリンク無し

Use StringTable: 文字列テーブルを使用する「0: 無効、1: 有効」

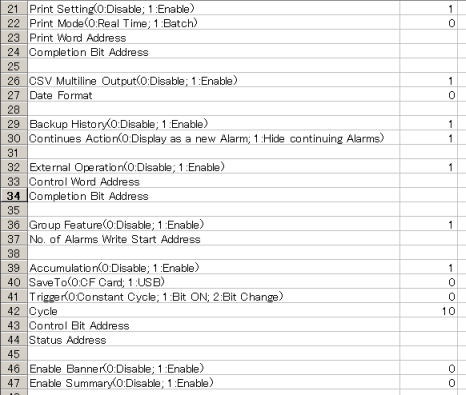

Print Mode(0: Real Time; 1: Batch): 印字モード「0: リアルタイム印字、1: 一括印字」

CSV Multiline Output: アラームをCSVファイルに保存する際にメッセージを複数行出力する「0: 無効、1: 有効」

Data Format: 日付フォーマット設定(日付の表記フォーマットを以下のコードで設定します。)

Backup History(0: Disable; 1: Enable): 履歴のバックアップをおこなう「0: 無効、1: 有効」

Continues Action(0: Display as a new Alarm; 1: Hide continuing Alarms): 電源投入時のアラーム継続動作「0: 新規アラームとして表示、1: 継続アラームは表示しない」

Group Feature(0: Disable; 1: Enable): グループ機能を使用する「0: 無効、1: 有効」

No. of Alarms Write Start Address: アラーム発生回数書き込み先頭アドレス

Accumulation(0:Disable; 1:Enable): 累積・回数の保持(アラームが発生している累積時間と、アラーム発報の回数)「0: 無効、1: 有効」

Trigger(0:Constant Cycle; 1:Bit ON; 2:Bit Change): 保存条件「0: 周期、1: ビットON、2: ビット変化」

Enable Banner(0: Disable; 1: Enable): 流れ表示を使用する「0: 無効、1: 有効」

Enable Summary(0: Disable; 1: Enable): サマリ表示を使用する「0: 無効、1: 有効」

Data Type(0: DEC; 1: HEX; 2: BCD): データ形式([ビット監視]の場合は「0」になります。)「0: DEC、1: HEX、2: BCD」

Sign +/-(0: No Sign; 1: Sign): 符号([ビット監視]の場合は「0」になります。)「0: 符号なし、1: 符号あり」

Unit Count: ユニット数(監視アドレスを設定するユニットの数)

Pollilng Cycle: ポーリング周期(監視アドレスを読み込むポーリング周期)

Unit Names: ユニット名(監視アドレスを設定するユニット名。[文字列テーブルを使用する]が有効の場合は「文字列テーブルインデックス番号:ユニット名」のフォーマットになります。)

Block1~8: ブロック番号1～8(使用しないブロックは項目名のみ入力します。設定するブロック番号の下に設定内容を入力します。)

Common Address1~8: 同じアドレスを使用する「0: 使用しない、1: 使用する」(データ値を取得する場合のみ入力します。)

Index No.: 文字列テーブルインデックス番号([文字列テーブルを使用する]が有効の場合のみ出力されます。無効の場合はIndex No.列はありません。)

Message: メッセージ(複数行表示されたメッセージはダブルクウォーテーションで囲まれて出力されます。)

Address1~8: 設定アドレス1～8(アドレス値のみ入力します。ワードアドレスを設定する場合は以下の項目を入力します。)

Bit Count: 設定アドレスのビット長の設定「0: 16ビット、1: 32ビット、2: 8ビット」

Data Type: データ形式「0: DEC、1: HEX、2: BCD、3: FLOAT」
(「3」の[FLOAT]はBit Count(ビット長)が「1: 32ビット」の場合のみ設定できます。)

Zero Suppress: ゼロサプレス(表示する数値が表示桁数よりも少ない場合に「0」を表示するかどうかを設定します。)「0: 0を表示する、1: 0を表示しない」

Round Off: 四捨五入(Data Type(データ形式)が「3: Float」の場合のみ設定できます。)「0: しない、1: する」

First Item Digits: 先頭項目桁数(Tag Data Type(データ型)が「0:TIME」の場合のみ設定できます。)

Day Of The Week: 曜日(Tag Data Type(データ型)が「1: DATE」の場合のみ設定できます。)「0: OFF、1: ON」

Trigger Condition (X : Word Address Value): 発報条件設定(X=[警報値]で設定します。)

Bit Count: 警報値のビット長の設定「0: 16ビット、1: 32ビット」

Message: メッセージ(複数行表示されたメッセージはダブルクウォーテーションで囲まれて出力されます。)

Address1~8: 設定アドレス1～8(アドレス値のみ入力します。ワードアドレスを設定する場合は「Bit Log」のAddress1~8(設定アドレス1～8)を参照してください。)

Font Type(0:Standard Font; 1:Stroke Font)フォント「0: 標準フォント、1: ストロークフォント

Font Size: フォントサイズ(標準フォントの場合は例: 8x16→W:8;H:16、ストロークフォントは8、16または32で設定します。)

No.	TIME	DATE	TIME_OF_DAY
0	-	曜日のみ表示	-
1	dd	yyyy	hh
2	hh	mm	mm
3	mm	dd	ss
4	ss	yy/mm	ms
5	ms	yyyy/mm	hh:mm
6	dd:hh	yy年mm月	hh時mm分
7	dd日hh時間	yyyy年mm月	ｈｈ時ｍｍ分^*1
8	ｄｄ日ｈｈ時間^*1	ｙｙ年ｍｍ月^*1	mm:ss
9	hh:mm	ｙｙｙｙ年ｍｍ月^*1	mm分ss秒
10	hh時間mm分	mm/dd	ｍｍ分ｓｓ秒^*1
11	ｈｈ時間ｍｍ分^*1	mm月dd日	ss.ms
12	mm:ss	ｍｍ月ｄｄ日^*1	ss秒msﾐﾘ秒
13	mm分ss秒	yy-mm-dd	ｓｓ秒ｍｓミリ秒^*1
14	ｍｍ分ｓｓ秒^*1	yy/mm/dd	hh:mm:ss
15	ss.ms	dd/mm/yy	hh時mm分ss秒
16	ss秒msﾐﾘ秒	mm/dd/yy	ｈｈ時ｍｍ分ｓｓ秒^*1
17	ｓｓ秒ｍｓミリ秒^*1	yyyy-mm-dd	mm:ss.ms
18	dd:hh:mm	yyyy/mm/dd	mm分ss秒msﾐﾘ秒
19	dd日hh時間mm分	dd/mm/yyyy	ｍｍ分ｓｓ秒ｍｓミリ秒^*1
20	ｄｄ日ｈｈ時間ｍｍ分^*1	mm/dd/yyyy	hh:mm:ss.ms
21	hh:mm:ss	yy年mm月dd日	hh時mm分ss秒msﾐﾘ秒
22	hh時間mm分ss秒	dd日mm月yy年	ｈｈ時ｍｍ分ｓｓ秒ｍｓミリ秒^*1
23	ｈｈ時間ｍｍ分ｓｓ秒^*1	mm月dd日yy年	-
24	mm:ss.ms	ｙｙｙｙ年ｍｍ月ｄｄ日	-
25	mm分ss秒msﾐﾘ秒	dd日mm月yyyy年	-
26	ｍｍ分ｓｓ秒ｍｓミリ秒^*1	mm月dd日yyyy年	-
27	dd:hh:mm:ss	ｙｙ年ｍｍ月ｄｄ日^*1	-
28	dd日hh時間mm分ss秒	ｄｄ日ｍｍ月ｙｙ年^*1	-
29	ｄｄ日ｈｈ時間ｍｍ分ｓｓ秒^*1	ｍｍ月ｄｄ日ｙｙ年^*1	-
30	hh:mm:ss.ms	ｙｙｙｙ年ｍｍ月ｄｄ日^*1	-
31	hh時間mm分ss秒msﾐﾘ秒	ｄｄ日ｍｍ月ｙｙｙｙ年^*1	-
32	ｈｈ時間ｍｍ分ｓｓ秒ｍｓミリ秒^*1	ｍｍ月ｄｄ日ｙｙｙｙ年^*1	-
33	dd:hh:mm:ss.ms	-	-
34	dd日hh時間mm分ss秒msﾐﾘ秒	-	-
35	ｄｄ日ｈｈ時間ｍｍ分ｓｓ秒ｍｓミリ秒^*1	-	-
